リミットスイッチ型送信機（XCKW＊＊＊）

製品基本情報
製品カテゴリー
周辺機器
シリーズ
無線スイッチ
型式
XCKW***
グローバルコード
XCKW***
製品特長
送信機（リミットスイッチ型）
Specification
仕様

環境特性

項目 内容
標準規格に適合 リミットスイッチ型送信機 EN/IEC 60947-2、EN/IEC 60947-5-2
送信機／受信機システム EMC 2004/108/EC. 1999/5/EC - R&TTE directive、EAC、CE
無線周波数 EN 300-440-1、EN 300-440-2
製品の検定書と無線の了解事項 FCC、IC、電波法（日本）
製品周囲の環境温度 保存周囲温度 - 40°C ～+ 70°C
使用周囲温度 - 25°C ～+ 55°C
保護の程度 IEC 60529に準拠 IP 66 and IP 67 EN/IEC 60529 準拠
機械的衝撃に対する保護 IEC 50102に準拠 IK 05 EN/IEC 50102 準拠
耐振動 25gn (10 - 500Hz)、±10mm (2 - 11Hz) IEC 60068-2-6 準拠
耐衝撃 50gn (11ms) IEC 60068-2-27 準拠




機械的性能

項目 内容
作動率 60 サイクル/分以下
400,000回
時間あたりのスイッチ回数 3,600回以下
5daN (プランジャータイプ）、0.5 N.m (レバータイプ）
最大作動速度 1 m/s




無線伝送特性

項目 内容
周波数 2.4GHz
プロトコル ZigBee Green Power IEEE 802.15.4 準拠
通達距離 100m （障害物の無い状態）
25m （受信機が金属筐体内）
40m （受信機が金属筐体内＋中継アンテナ使用）
送信電力 3mW
始動時間 2ms
伝送時間 2ms以下




電磁波耐性と電波

項目 内容
静電気の放電に対する耐性 IEC 61000-4-2に準ずる 8kV： 絶縁部品上（空気中）
6kV： 非金属部品上（接地）
電磁界への耐性 EN/IEC 60947-5-1とIEC61000-4-3に準ずる 10V/m：80 MHz～2000 MHz
IEC 61000-4-3、EN 301-489-3、EN 301-489-1に準ずる 3V/m： 80 MHz～2700 MHzで、距離は20m
放射妨害波 EN 300-440-1とEN 300-440-2に準ずる 準拠




外形寸法図

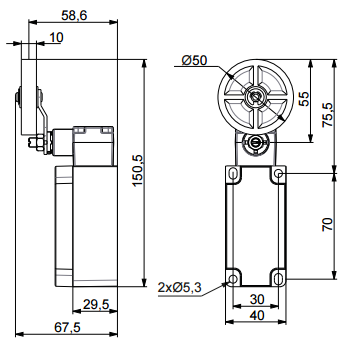

XCKW101

単位: mm

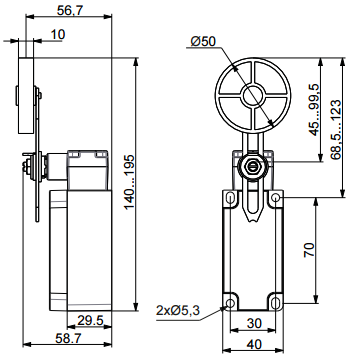

XCKW102

単位: mm

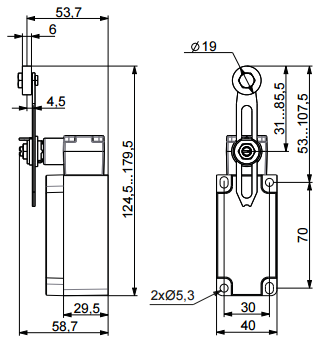

XCKW131/133

単位: mm

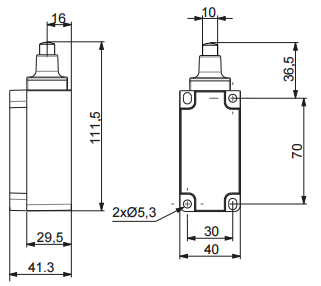

XCKW139

単位: mm

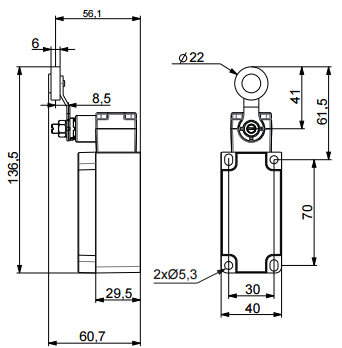

XCKW141/143

単位: mm

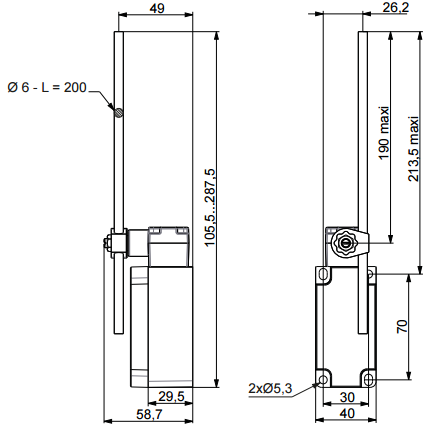

XCKW149

単位: mm

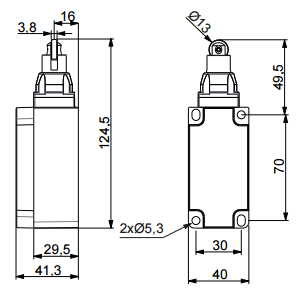

XCKW159

単位: mm
