4CH PNPトランジスタ出力 |
2CH リレー出力 |
1CH リレー出力 |
| ZBRRC |
ZBRRA |
ZBRRD |
XB4RFB01、
XB5RFB01および
XB5RMB03の
パッケージに入っている
受信機
|
| 無線伝送特性 |
周波数 |
2405 MHz |
| プロトコル |
ZigBee Green Power 対応 |
| 反応時間 |
＜30ms 送信器のクリック後 |
| 接続可能な送信機数 |
受信機当たり最大 32 |
1 |
| 環境特性 |
適合規格 |
CSA C22.2 No 14、EN/IEC 60947-5-1、UL 508、EN/IEC 60947-1 |
| 日本技適 |
018-210113 |
受信のみなので不要 |
| 製品認証 |
C-Tick、CCC、CSA、UL、GOST CE Marking |
| 周囲温度 |
保管時 |
- 40 ～ + 70℃ |
| 使用時 |
- 40 ～ + 70℃ |
| 相対湿度 |
EN 300 440-1に準拠 |
90%RH 以下（-20℃~+55℃）結露のないこと |
| 保護構造 |
IEC 60529に準拠 |
IP20 |
| 汚染度 |
IEC 60664-1に準拠 |
2 |
| 過電圧カテゴリー |
IEC 60664-1に準拠 |
Ⅲ |
Ⅱ |
| 筐体材質 |
自消性プラスチック |
| 取付け方法 |
EN/IEC 60715に準拠 |
ネジ／DINレール（35mm） |
| 電気的特性 |
入力電圧 |
DC24Ｖ（ + 20/- 15 %） |
AC/DC24～240Ｖ（±10 %） |
DC24Ｖ（ + 20/- 15 %） |
| 周波数 |
- |
50/60Hz ± 10 % |
- |
| 消費電力 |
20 W DC |
4 W AC/DC |
| 定格絶縁電圧 |
IEC 60664-1に準拠 |
60Ｖ |
250Ｖ |
| 締め付けトルク |
EN/IEC 60947-1に準拠 |
0.5 ～1.0N.m |
| 出力特性 |
出力のタイプ |
4xPNP、200mA/DC24 |
2x接点、最大通電電流 3A AC/DC |
1x 接点、最大通電電流 3A AC/DC |
| 出力の機能 |
ワンショット（500 ms ± 15 %） |
| - |
エッジ |
- |
| - |
スタート/ストップ |
- |
- |
| - |
モーメンタリー |
- |
| 最大開閉電流 |
200mA |
5mA |
| 電気的耐久性 |
- |
10万回 |
| 機械的耐久性 |
- |
100万回 |
外形寸法図

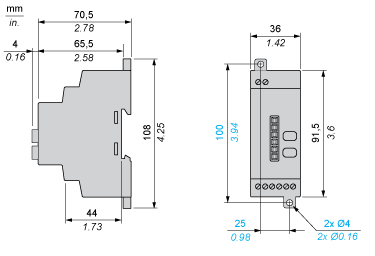

XB4RFB01、XB5RFB01及びXB5RMB03のパックに含まれている受信機

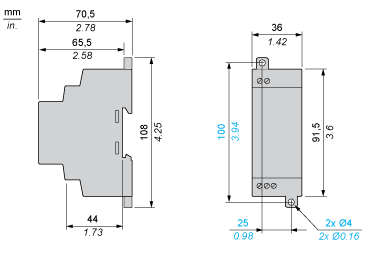

ZBRRC/ZBRRA/ZBRRD/XB4RFA02、XB5RFA02及びXB5RMA04のパックに含まれている受信機
| 幅 |
36 mm |
| 高さ |
108 mm |
| 奥行き |
75 mm |
| 重量 |
0.13 kg |
