PFXSTW6400WAD

製品基本情報
製品カテゴリー
産業用ディスプレイ
シリーズ
STW6000シリーズ
画面サイズ
7型ワイド
型式
PFXSTW6400WAD
グローバルコード
PFXSTW6400WAD
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
7型（ワイド）
表示ドット数
800 x 480ドット（WVGA）
有効表示寸法
W154.08 x H85.92 mm
表示色・諧調
1,600万色
バックライト
白色LED（交換不可）
バックライト寿命
50,000時間以上（周囲温度25℃、連続点灯時、バックライトの輝度が25％になるまでの時間）
輝度調整
16段階（タッチパネルで調整）
タッチパネル方式
アナログ抵抗膜方式 （シングルタッチ）
タッチパネル分解能
1,024 x 1,024
タッチパネル寿命
100万回以上
電気的仕様
定格電圧
24Vdc
電圧許容範囲
19.2～28.8Vdc
許容瞬時停電時間
5ms以下
消費電力
最大9W
外部接続機器への供給電源を除いた場合：5.5W以下
バックライト消灯時（スタンバイモード）：3.6W以下
突入電流
30A以下
耐ノイズ
ノイズ電圧：1,000Vp-p
パルス幅：1µs
立ち上がり時間：1ns（ノイズシミュレータによる）
絶縁耐力
1,000Vac 20mA 1分間（充電部端子とFG端子間）
絶縁抵抗
500Vdc 10MΩ以上（充電部端子とFG端子間）
環境仕様
国際安全規格
CEC-TickEACKCUL,cUL（61010）Listed
使用周囲温度
0～50℃
保存周囲温度
-20～+60℃
使用周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
保存周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
じんあい
0.1mg/m³以下（導電性塵埃のないこと）
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧（使用高度）
800～1,114hPa（海抜2,000m以下）
耐振動
JIS B 3502、IEC/EN61131-2準拠
5～9Hz 片振幅：3.5mm
9～150Hz 定加速度：9.8m/s²
X,Y,Z各方向 10サイクル（100分間）
耐衝撃性
JIS B 3502、IEC/EN 61131-2 準拠
147m/s2、X、Y、Z の方向に各3回
ファーストトランジェント・バーストノイズ
IEC 61000-4-4
2kV：電源ポート（表示器電源部）
1kV：通信ポート
耐静電気放電
接触放電法：6kV
気中放電法：8kV
（IEC/EN61000-4-2 レベル3）
メモリー
システムメモリー
FLASH EPROM 512MB（オペレーティングシステム、Webブラウザー、およびその他のデータ）
バックアップメモリー
NVRAM 128KB（設定データ）
インターフェイス仕様
USB（Type A）
USB 2.0（Type A）x 1、電源電圧：5Vdc ±5%、最大出力電流：500mA、最大通信距離：5m
イーサネット
対応規格：IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター：モジュラージャック（RJ-45） x 2*1

1ETH1とETH2のIPアドレス、およびMACアドレスは同じになります。

設置仕様
接地
機能接地：D種接地（SG-FG共通）
冷却方式
自然空冷
保護構造
IP65F、TYPE 1、TYPE 4X（室内専用）、TYPE 13（パネル埋込時のフロント面）
外形寸法
W208 x H153 x D45mm
パネルカット寸法
W190 x H135mm、パネル厚範囲：1.6～5mm
質量
0.8kg以下
外観図・寸法図

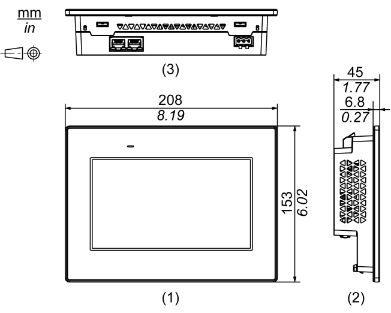

外形寸法図
  1. 正面図
  2. 左側面図
  3. 底面図

* 本製品には、バッテリーおよびシリアルインターフェイス（COM1、COM2）はありません。
* USB（micro B）インターフェイスは無効です。
* ETH1とETH2のIPアドレス、およびMACアドレスは同じになります。


パネルカット寸法図
A B C
190 mm（+1/0 mm） 135 mm（+1/0 mm） 1.6～5 mm

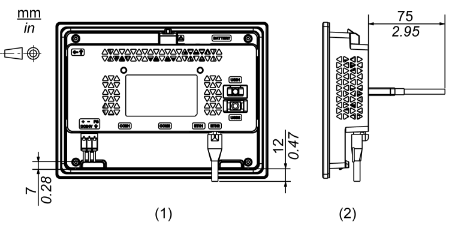

ケーブル付き外観図
  1. 背面図
  2. 右側面図

* 本製品には、バッテリーおよびシリアルインターフェイス（COM1、COM2）はありません。
* USB（micro B）インターフェイスは無効です。
* ETH1とETH2のIPアドレス、およびMACアドレスは同じになります。
