製品基本情報
| 製品カテゴリー | プログラマブル表示器（HMI） | シリーズ | GP4000Hシリーズ |
| 画面サイズ | 5型ハンディタイプ |
| 型式 | PFXGP4311HTAD*** |
| グローバルコード | PFXGP4311HTAD*** |
| 製品特長 | TFTカラーLCD（65,536色） VGA |
性能仕様
| 表示デバイス | TFTカラー LCD | ||||
| 表示サイズ | 5.7型 | ||||
| 表示ドット数 | 640 x 480 ドット（VGA） | ||||
| 有効表示寸法 | W115.2 x H86.4mm | ||||
| 表示色・階調 | 65,536色（ブリンクなし）/16,384 色（ブリンクあり） | ||||
| バックライト | 白色LED（交換はセンドバック方式） | ||||
| 輝度調整 | 16段階（タッチパネルで調整） | ||||
| 表示文字種類 | 日本語： 6,962種（非漢字607種を含むJIS第1水準・第2水準）、ANK： 158種（韓国語、繁体字中国語、簡体字中国語、タイ語、キリル語は、ソフトウェアのフォント設定にて追加可能） | ||||
| 表示文字サイズ | 標準フォント： 8×8ドット、8×16ドット、16×16ドット、32×32ドット、 ストロークフォント： 6～127ドット | ||||
| 表示文字拡大率 | 標準フォント： 横1～8倍、縦1～8倍 *1 | ||||
| 1/4角英数字（8×8ドット） | 80字×60行 | ||||
| 半角英数字（8×16ドット） | 80字×30行 | ||||
| 漢字（16×16ドット） | 40字×30行 | ||||
| 漢字（32×32ドット） | 20字×15行 | ||||
| アプリケーションメモリー | GP-Pro EX使用時： システムカード／システムメモリー： FLASH EPROM 画面エリア *2：32MB ユーザーフォントエリア：8MB ロジックプログラムエリア *3：132KB（15,000ステップ相当） 自由スペース：なし システムカード／システムメモリーの取り外し：なし | ||||
| バックアップメモリー | GP-Pro EX使用時： 画面エリア：SRAM 320KB 変数エリア：SRAM 64KB バッテリー（時計データバックアップ）：交換不可能な電池/充電式リチウム電池 | ||||
| 時計精度 | ±65秒/月（常温無通電状態での誤差） *4 | ||||
| タッチパネル方式 | アナログ抵抗膜方式 | ||||
| タッチパネル分解能 | 1,024×1,024 | ||||
| タッチパネル寿命 | 100万回以上 | ||||
| インターフェイス | シリアル（COM1） | RS-232C/RS-422/RS-485、調歩同期式、データ長： 7/8ビット、ストップビット： 1/2ビット、パリティ： なし/偶数/奇数、伝送速度： 2,400bps～115.2kbps、187.5kbps（MPI） | |||
| イーサネット（LAN） | IEEE802.3i/IEEE802.3u、10BASE-T/100BASE-TX、コネクタ：モジュラージャック（RJ-45）×1 | ||||
| USB（Type A） | USB2.0 コネクタ： Type A×1、電源電圧： 5Vdc±5％、最大出力電流： 500mA、最大通信距離： 5m | ||||
| USB（mini B） | USB2.0 コネクタ： mini B×1 最大通信距離： 5m | ||||
| SDカード | SDカードスロット×1 | ||||
| ファンクションスイッチ | 12点（右スイッチ6点、左スイッチ6点）、（DOUT：2点オープンコレクタ出力【F1、F2】、オペレーションスイッチ：1点オープンコレクタ出力【O.P】） | ||||
| 非常停止スイッチ/停止スイッチ出力 | プッシュロックスイッチ、3接点（A接点： 1接点、B接点： 2接点）、定格電圧： 30Vdc、最大定格電流： 1A（最小適応負荷： 5Vdc、1mA）、 適用規格 *5： IEC/EN60947-5-1、IEC/EN60947-5-5、UL508、CSA C22.2 No.14 | ||||
| 3ポジションオペレーションスイッチ出力 | GP背面のスイッチ、2接点（A接点）、定格電圧： 30Vdc、最大定格電流： 700mA（最小適応負荷： 3Vdc、5mA）、適用規格 *5： IEC/EN60947-5-8、IEC/EN60204-1、UL508（UL認定）、CSA C22.2 No.14（UL認定）、ISO12100/EN12100-1,2、ISO11161/prEN11161、ISO10218 /EN775、ANSI/RIA R15.06、ANSI B11.19 | ||||
| キースイッチ出力 | 1c接点、定格電圧： 24Vdc、最大定格電流： 300mA | ||||
| 外部出力 *6 | オペレーション出力 | オープンコレクタ出力： 1点、定格電圧： 24Vdc、最大定格電流： 300mA | |||
| 外部ブザー出力 | オープンコレクタ出力： 1点、定格電圧： 24Vdc、最大定格電流： 300mA | ||||
| DOUT出力 | オープンコレクタ出力： 2点（F1、F2）、定格電圧： 24Vdc、最大定格電流： 300mA/点 | ||||
一般仕様
| 定格電圧 | 24Vdc |
| 電圧許容範囲 | 19.2～28.8Vdc |
| 許容瞬時停電時間 | 10ms以下 |
| 消費電力 | 12W以下（外部機器への供給電源なしの場合： 8W以下） |
| 突入電流 | 35A以下 |
| 絶縁耐力 | 500Vac、20mA 1分間（充電部端子とFG端子間） |
| 絶縁抵抗 | 500Vdc、10MΩ以上（充電部端子とFG端子間） |
| 使用周囲温度 | 0～40℃ |
| 保存周囲温度 | -20～60℃ |
| 使用周囲湿度 | 10%～90% RH（結露のないこと、湿球温度39℃以下） |
| 保存周囲湿度 | 10%～90% RH（結露のないこと、湿球温度39℃以下） |
| じんあい | 0.1 mg/ｍ³以下（導電性塵埃のないこと） |
| 汚染度 | 汚染度 2 |
| 腐食性ガス | 腐食性ガスのないこと |
| 耐気圧（使用高度） | 800～1,114 hPa（海抜 2,000m以下） |
| 耐振動 | IEC/EN61131-2準拠 5～9Hz、片振幅：3.5mm 9～150Hz、定加速度：9.8m/s² X,Y,Z各方向 10サイクル（約100分間） |
| 耐衝撃 | IEC/EN61131-2準拠 147m/s² X,Y,Z 3方向 各3回 |
| 耐静電気放電接 | 接触放電法: 6kV （IEC/EN 61000-4-2 レベル3） |
| 落下 | IEC61131-2 準拠（1.0 m 落下、2回） |
| 接地 | D種接地（SG-FG共通） |
| 保護構造 *7 | IP65F |
| 質量 | 910g以下： キースイッチ未搭載機種、本体のみ 960g以下： キースイッチ搭載機種、本体のみ |
*1 文字の拡大率はソフトウェアにて上記以外にも設定できます。
*2 ユーザーフォントエリア容量を超える場合（イメージフォント、ピクチャフォントを使用時など）は、画面エリアを使用します。
*3 ソフトウェアで最大60,000ステップに切り替え可能です。ただし、アプリケーションメモリ（画面データ）が1Mバイト少なくなります。
*4 温度差や使用年数によっては-380～+90秒/月の誤差になります。時計の誤差が問題となるシステムでご使用になる場合、定期的に正確な時間を設定してください。
*5 規格範囲外の使用をするとシステム全体で規格を満たすことができなくなります。規格内容を理解した上で設計をしてください。
*6 DOUTなど外部出力インターフェイスを使用したシステムの構築には変換アダプターが必要です。
*7 当該試験条件で適合性を確認していますが、あらゆる環境での使用を保証しているものではありません。
外形図・寸法図

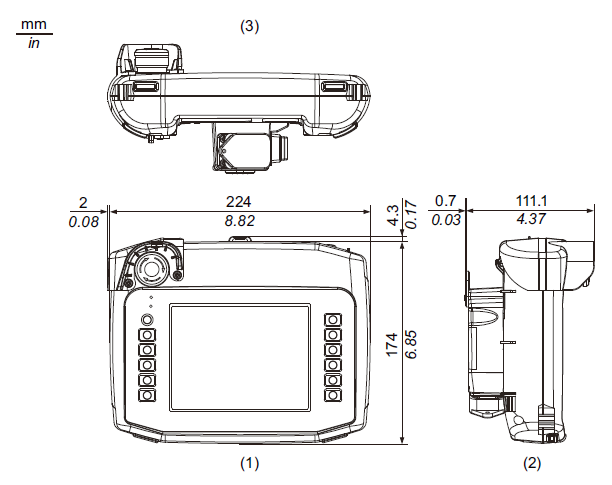

| 外形寸法図 | 非常停止スイッチ/停止スイッチ付き

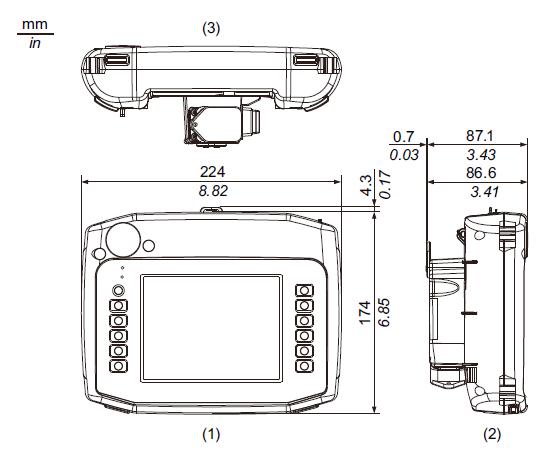

1.正面図 2.左側面図 3.底面図 非常停止スイッチ/停止スイッチなし

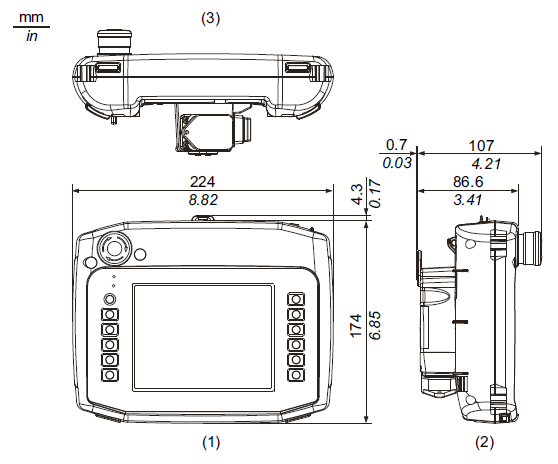

1.正面図 2.左側面図 3.底面図 停止スイッチガード付き

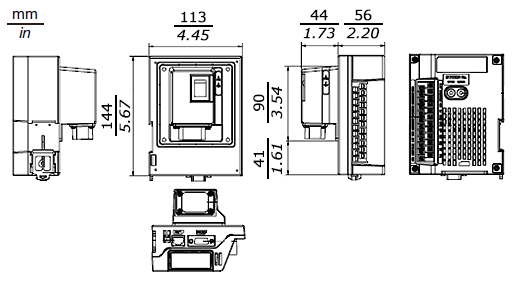

1.正面図 2.左側面図 3.底面図 変換アダプター
|
各部名称
| 本体 | 正面図

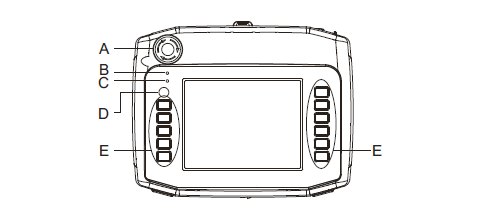

（A）非常停止スイッチ/停止スイッチ（B）ステータスLED（POWER）（C）オペレーションLED（O.P.）（D）オペレーションスイッチ（E）ファンクションスイッチ（11個） [上面図]

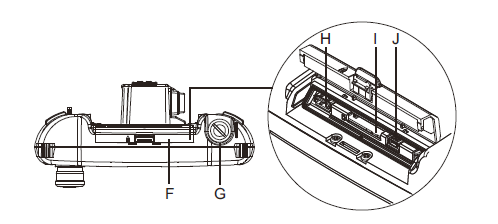

（F）メンテナンスカバー（G）キースイッチ（H）USB（Type A）インターフェイス（I）SDカードインターフェイス（J）USB（mini-B）インターフェイス [右側面図/背面図]

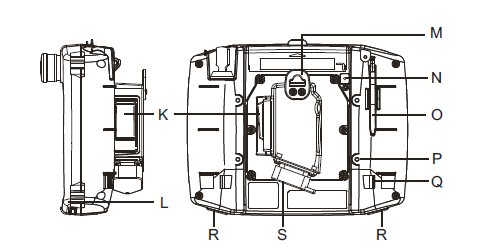

（K）3ポジションオペレーションスイッチ（L）ネックストラップ取り付け穴（M）壁掛け用ハンガー（N）SDカードアクセスLED（O）タッチペン（P）壁掛け用アダプター取り付け穴（Q）ハンドストラップ取り付け穴（R）ファンクションスイッチ着せ替えシート挿入口（カバー付き）（S）専用ケーブル用インターフェイス（コネクターカバー付き） |
| 変換アダプター | 底面図

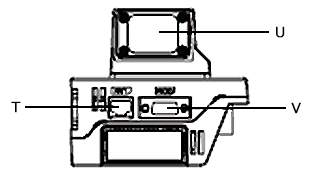

（T）イーサネットI/F（U）コネクタカバー（V）シリアルI/F |
