PFXGP4401TADR

製品基本情報
製品カテゴリー
プログラマブル表示器（HMI）
シリーズ
GP4000Rシリーズ
画面サイズ
7型
型式
PFXGP4401TADR
グローバルコード
PFXGP4401TADR
製品特長
リアマウント7型 DC アナログ
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
7.5型
表示ドット数
640 x 480ドット（VGA）
有効表示寸法
W153.7 x H115.8mm
表示色・階調
65,536色（ブリンクなし）/16,384色（ブリンクあり）
バックライト
白色LED（交換はセンドバック方式）
バックライト寿命
50,000時間以上（周囲温度25℃、連続点灯時、バックライトの輝度が50％になるまでの時間）
輝度調整
16段階（タッチパネルまたはソフトウェアで調整）
タッチパネル方式
アナログ抵抗膜方式
タッチパネル分解能
1,024 x 1,024
タッチパネル寿命
100万回以上
表示文字種類
日本語：6,962種（非漢字607種を含むJIS第1水準・第2水準）、ANK：158種（韓国語、繁体字中国語、簡体字中国語、タイ語、キリル語は、ソフトウェアのフォント設定にて追加可能）
表示文字サイズ
標準フォント：8 x 8ドット、8 x 16ドット、16 x 16ドット、32 x 32ドット、ストロークフォント：6～127ドット、イメージフォント：8～72ドット
表示文字拡大率
標準フォント：横1～8倍、縦1～8倍*1
１/４角英数字（8x8ドット）
80字 x 60行
半角英数字（8x16ドット）
80字 x 30行
漢字（16x16ドット）
40字 x 30行
漢字（32x32ドット）
20字 x 15行

1文字の拡大率はソフトウェアにて上記以外にも設定できます。

電気的仕様
定格電圧
24Vdc
電圧許容範囲
19.2～28.8Vdc
許容瞬時停電時間
5ms以下
消費電力
12W以下
突入電流
30A以下
耐ノイズ
ノイズ電圧：1,000Vp-p
パルス幅：1µs
立ち上がり時間：1ns（ノイズシミュレータによる）
絶縁耐力
1,000Vac 20mA 1分間（充電部端子とFG端子間）
絶縁抵抗
500Vdc 10MΩ以上（充電部端子とFG端子間）
環境仕様
国際安全規格
CEC-TickEACKCUL,cUL（508）Listed
使用周囲温度
0～55℃
保存周囲温度
-20～+60℃
使用周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
保存周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
じんあい
0.1mg/m³以下（導電性塵埃のないこと）
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧（使用高度）
800～1,114hPa（海抜2,000m以下）
耐振動
JIS B 3502、IEC/EN61131-2準拠
5～9Hz 片振幅：3.5mm
9～150Hz 定加速度：9.8m/s²
X,Y,Z各方向 10サイクル（100分間）
耐衝撃性
JIS B 3502、IEC/EN 61131-2 準拠
147m/s2、X、Y、Z の方向に各3回
耐静電気放電
6kV（IEC/EN61000-4-2 レベル3）
メモリー
アプリケーションメモリー
GP-Pro EX使用時：
- システムカード/システムメモリー：FLASH EPROM
- 画面エリア：32MB *ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。
- ユーザーフォントエリア：8MB
- ロジックプログラムエリア：132KB（15,000ステップ相当） *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー（画面データ）容量が1MB少なくなります。
- 自由スペース：なし

システムカード/システムメモリーの取り外し：不可
バックアップメモリー
GP-Pro EX使用時：
- 画面エリア：SRAM 320KB
- 変数エリア：SRAM 64KB

バッテリー（時計データバックアップ）：一次電池（交換可能な電池）
時計精度
±65秒/月（常温無通電状態での誤差）*1

1温度差や使用年数によっては-380～+90秒/月の誤差になります。時計の誤差が問題となるシステムでご使用になる場合、定期的に正確な時間を設定してください。

インターフェイス仕様
シリアル（COM1)
調歩同期式：RS-232C、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ
シリアル（COM2）
調歩同期式：RS-422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、187,500bps（MPI）、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 2.0（Type A）x 1、電源電圧：5Vdc±5％、最大出力電流：500mA、最大通信距離：5m未満
USB mini B
USB 2.0（mini-B） x 1、最大通信距離：5m
イーサネット
対応規格：IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター：モジュラージャック（RJ-45） x 1
SDカード
SDカードスロット x 1
設置仕様
接地
D種接地（SG-FG共通）
冷却方式
自然空冷
保護構造
IP20*1
外形寸法
W204 x H159.4 x D60.4mm
パネルカット寸法
標準取付け時：W155.3 x H117.4mm、フラット取付け時：W174.5 x H134.2mm*2
質量
1.4kg以下

1フラット取付では、GP画面とその周辺に別売のオーバーレイを貼るとIP67f相当の保護構造性能が期待できます。弊社が保証するものではありません。パネルまたは樹脂板の性能と合わせてお客様の品質保証範囲内でご検討ください。オーバーレイには（株）デジタル製フラット取付用オーバーレイをご使用ください。詳細は、GP4000シリーズハードマニュアルにてご確認ください。

2寸法公差はすべて+0.5/-0mm、角のR は最大1mmです。

外観図・寸法図
外形寸法図

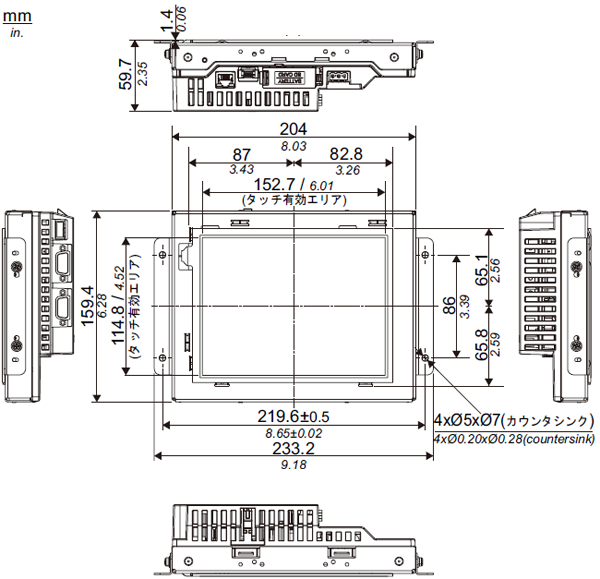

パネルタイプ／標準取付け

    取り付け金具（GP の上面、底面に装着）つき外観図

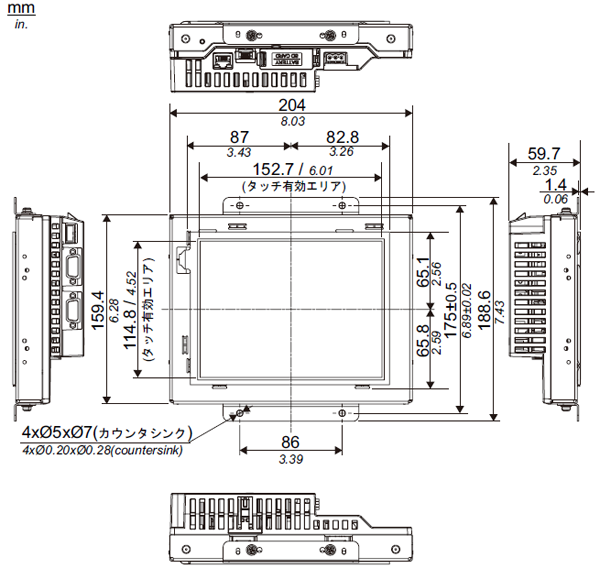

    取り付け金具（GP の側面に装着）つき外観図

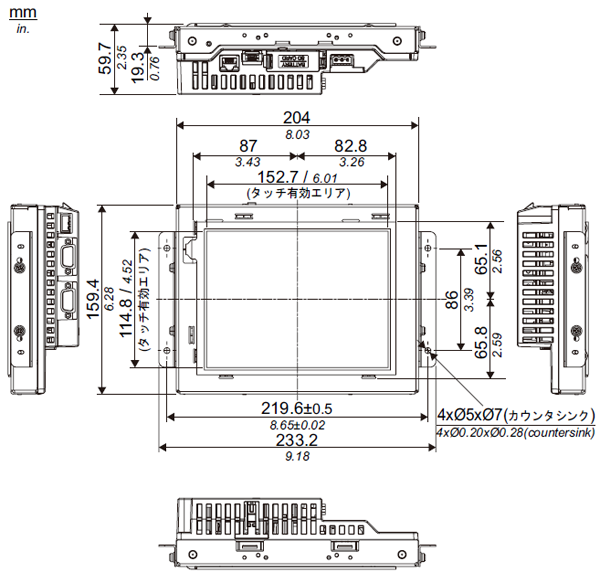

パネルタイプ／フラット取付け

    取り付け金具（GP の上面、底面に装着）つき外観図



    取り付け金具（GP の側面に装着）つき外観図

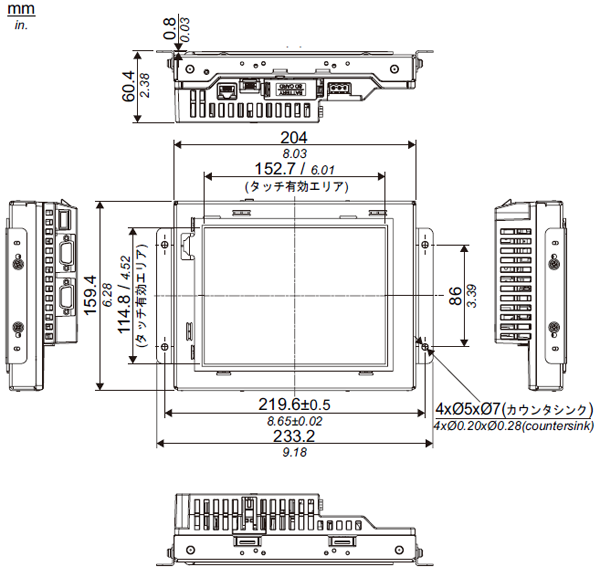

樹脂ボスタイプ／標準取付け、フラット取付け

    取り付け金具（GP の上面、底面に装着）つき外観図

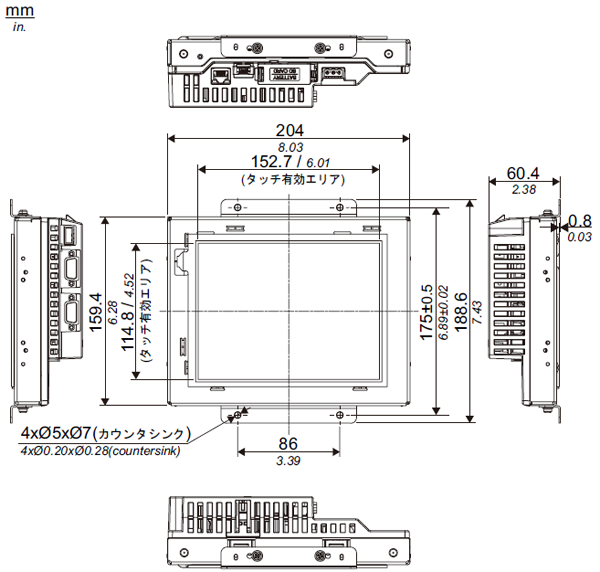

取り付け金具（GP の側面に装着）つき外観図


パネルカット寸法図

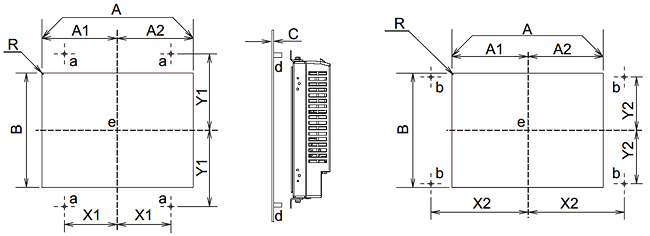

標準取付け （パネルタイプ／樹脂ボスタイプ）


a)   取り付け金具をGP の上面・底面に取り付ける場合のスタッドボルト取り付け位置、またはボス成型位置
b)   取り付け金具をGP の側面に取り付ける場合のスタッドボルト取り付け位置、またはボス成型位置
d)   4-M4x10L スタッドボルト（根元にスパークなどによる異物がないこと）、またはボス成型品
e)   表示エリア中心

A B C R
パネルタイプ *1 樹脂ボスタイプ *2
155.3mm (+0.5, -0mm) 117.4mm (+0.5, -0mm) 1.6mm~3.2mm (SPCC "JIS G3141" or SECC "JIS G3313")

1.5mm~6mm(SUS304 "JIS G4304, JIS G4305")		 2mm以上 最大1mm
注記： パネルを板金以外の材質で設計する場合、強度を十分に考慮してください。
*1 パネルタイプ：パネルにスタッドボルトを溶接しGP をナット留めで取り付ける
*2 樹脂ボスタイプ：樹脂ボス成型品のボスにGP をネジ留めして取り付ける

取り付け金具をGP の上面・
底面に取り付ける場合		 取り付け金具をGP の側面に
取り付ける場合
X1 Y1 X2 Y2
43 (±0.15)
[1.69, (±0.01)]		 87.5 (±0.15)
[3.45, (±0.01)]		 109.8 (±0.15)
[4.32, (±0.01)]		 43 (±0.15)
[1.69, (±0.01)]
注記：パネルカット寸法はパネルカット（A、B）ではなく表示エリアを基準に算出されいますのでご注意ください。

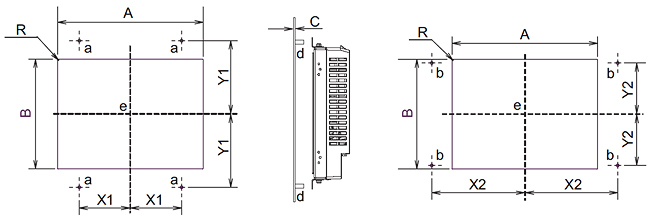

フラット取付け （パネルタイプ／樹脂ボスタイプ）


a)   取り付け金具をGP の上面・底面に取り付ける場合のスタッドボルト取り付け位置、またはボス成型位置
b)   取り付け金具をGP の側面に取り付ける場合のスタッドボルト取り付け位置、またはボス成型位置
d)   4-M4x10L スタッドボルト（根元にスパークなどによる異物がないこと）、またはボス成型品
e)   表示エリア中心

A B C R
A1 A2 パネルタイプ *1 樹脂ボスタイプ*2
174.5mm (+0.5, -0mm) 134.2mm (+0.5,
-0mm)		 1.6 mm(SPCC "JIS G3141" or SECC "JIS G3313")

1.5 mm(SUS304 "JIS G4304, JIS G4305")		 最大2 mm 最大1 mm
86.3mm (+0.25,
-0mm)		 88.2mm (+0.25,
-0mm)
注記： パネルを板金以外の材質で設計する場合、強度を十分に考慮してください。
*1 パネルタイプ：パネルにスタッドボルトを溶接しGP をナット留めで取り付ける
*2 樹脂ボスタイプ：樹脂ボス成型品のボスにGP をネジ留めして取り付ける

取り付け金具をGP の上面・
底面に取り付ける場合		 取り付け金具をGP の側面に
取り付ける場合
X1 Y1 X2 Y2
43 (±0.15) 87.5 (±0.15) 109.8 (±0.15) 43 (±0.15)
注記: パネルカット寸法はパネルカット（A、B）ではなく表示エリアを基準に算出されていますのでご注意ください。

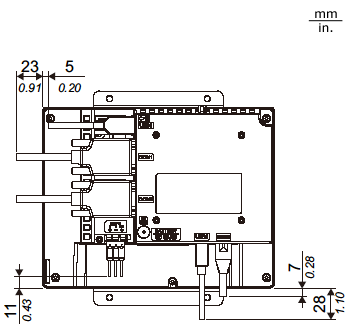

ケーブル付き外観図

パネルタイプ （標準、フラット取付け） / 樹脂ボスタイプ （標準取付け）

4401r_cable_dim.png 注記：上記はすべて、ケーブルの曲げを考慮した寸法値です。ただし、接続するケーブルの種類によって寸法値は変わります。設計の際の参考値として目安にしてください。
