PFXSP5B00

製品基本情報
製品カテゴリー
プログラマブル表示器（HMI）
シリーズ
SP5000シリーズ
画面サイズ
スタンダードボックス
型式
PFXSP5B00
グローバルコード
PFXSP5B00
製品特長
ボックスモジュール（スタンダードボックス）
電気的仕様
定格電圧
12Vdc（ディスプレイモジュールまたはボックスモジュール用DC電源アダプターPFXZCDADEXP1から供給）
消費電力
最大：17.5W
外部接続機器への供給電源を除いた場合：8.8W以下*1
耐ノイズ
ノイズ電圧：1,000Vp-p
パルス幅：1µs
立ち上がり時間：1ns（ノイズシミュレータによる）

1ボックスモジュールのみの消費電力です。

環境仕様
国際安全規格
CEC-TickEACATEXKCUL,cUL（508）ListedANSI/CSA（UL508+1604）ListedIECEx
使用周囲温度
0～60℃
保存周囲温度
-20～+60℃
使用周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
保存周囲湿度
10～90%RH（結露のないこと、湿球温度39℃以下）
じんあい
0.1mg/m³以下（導電性塵埃のないこと）
汚染度
汚染度2
腐食性ガス
腐食性ガスのないこと
耐気圧（使用高度）
800～1,114hPa（海抜2,000m以下）
耐振動
JIS B 3502、IEC/EN61131-2準拠
5～9Hz 片振幅：3.5mm
9～150Hz 定加速度：9.8m/s²
X,Y,Z各方向 10サイクル（100分間）
耐衝撃性
JIS B 3502、IEC/EN 61131-2 準拠
147m/s2、X、Y、Z の方向に各3回
耐静電気放電
接触放電法：6kV
気中放電法：8kV
（IEC/EN61000-4-2 レベル3）
メモリー
アプリケーションメモリー
GP-Pro EX使用時：
- システムカード/システムメモリー：FLASH EPROM
- 画面エリア：64MB *ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。
- ユーザーフォントエリア：8MB
- ロジックプログラムエリア：132KB（15,000ステップ相当） *ソフトウェアで最大60,000ステップに切り替え可能です。ただしアプリケーションメモリー（画面データ）容量が1MB少なくなります。
- 自由スペース：なし

システムカード/システムメモリーの取り外し：不可
バックアップメモリー
GP-Pro EX使用時：
- 画面エリア：NVRAM 320KB
- 変数エリア：NVRAM 64KB

バッテリー（時計データバックアップ）：なし*1

1SP5000シリーズは、バッテリーなしでバックアップメモリーとRTC（時計データ）を保持できます。 但し、100日以上通電を行わない場合は、時計データ保持のために、時計データバックアップ用一次電池（オプション）を追加搭載していただく必要があります。

インターフェイス仕様
シリアル（COM1)
調歩同期式：RS-232C、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200bps、コネクター：D-Sub 9ピン プラグ
シリアル（COM2）
調歩同期式：RS-422 / 485、データ長：7 / 8ビット、ストップビット：1 / 2ビット、パリティ：なし / 偶数 / 奇数、通信速度：2,400～115,200 bps、187,500bps（MPI）、コネクター：D-Sub 9ピン プラグ
USB Type A
USB 2.0（Type A）x 2、電源電圧：5Vdc ±5%、最大出力電流：端子あたり500mA 端子3つで合計1A、最大通信距離：5m*1
USB mini B
USB 2.0（mini-B） x 1、最大通信距離：5m
イーサネット
対応規格：IEEE802.3i / IEEE802.3u、10BASE-T / 100BASE-TX、コネクター：モジュラージャック（RJ-45） x 2
SDカード
SDカードスロット（ストレージ） x 1

1各種類のUSBデバイスを1つずつのみ接続できます。同じ種類を複数接続すると、最初に接続したUSBデバイスのみが機能します。

設置仕様
冷却方式
自然空冷
外形寸法
W188 x H131 x D35mm
質量
0.9kg以下*1

1ボックスモジュールのみ

外観図・寸法図

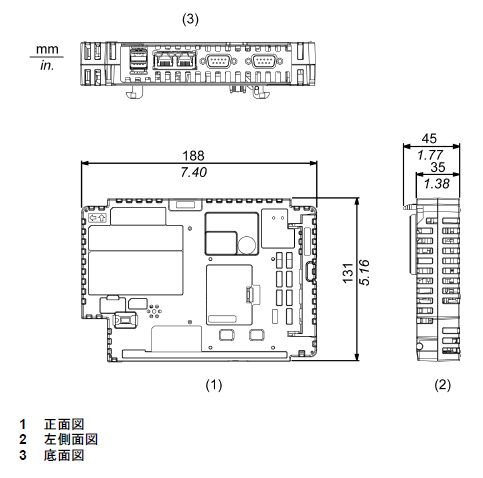

外形寸法図

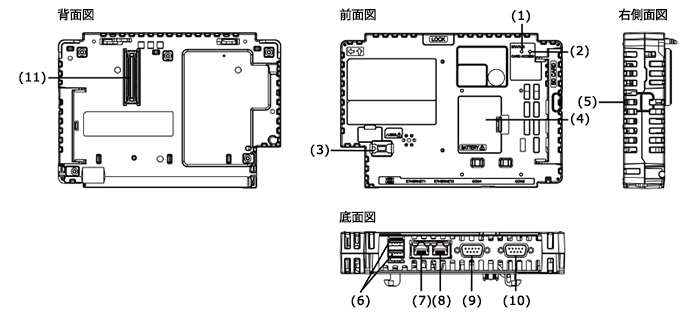

各部名称


(1) ステータスLED (2) カードアクセスLED (3) USB (mini-B) インターフェイス (4) 拡張ユニットインターフェイスカバー (5) ストレージカードカバー (6) USB (Type A) インターフェイス (7) イーサネットインターフェス (Ethernet1) (8) イーサネットインターフェイス (Ethernet2) (9) シリアルインターフェイス (COM1) (10) シリアルインターフェイス (COM2) (11) ディスプレイモジュールインターフェイス




3Dデータを360°Viewで確認（右クリックでパソコンに保存してご覧ください）
