PFXLM4301TADAK

製品基本情報

製品カテゴリー 表示器付きコントローラー（HMI+Control）
シリーズ LT4000Mシリーズ
画面サイズ 5型
型式PFXLM4301TADAK
グローバルコード PFXLM4301TADAK
製品特長 5型 DC AIO (シンク)モデル


LT4000Mシリーズ（AIO+DIO：アナログ出力モデル）をご利用のお客様へお知らせ

性能仕様

表示デバイスTFTカラーLCD
表示ドット数320x240ドット（QVGA）
有効表示寸法W115.2xH86.4mm
表示色65,536色
バックライト白色LED
交換不可
LED ON / OFF コントロール、スクリーンセイバーの起動時間を調整可能
輝度調整タッチパネルの設定メニューで16段階に調整可能
表示文字種類 *1日本語、欧米、中国語（簡体字）、中国語（繁体字）、韓国語、キリル文字、タイ語
表示文字サイズ8x8ドット、8x16ドット、16x16ドット、32x32ドット
表示文字拡大率文字幅は1～8倍に拡大できます。文字の高さは1/2および1～8倍に拡大できます。
表示
文字数		1/4角英数字
（8x8ドット）		40字x30行
半角英数字
（8x16ドット）		40字x15行

漢字
（16x16ドット）

20字x15行
漢字
（32x32ドット）		10字x7行
メモリーアプリケーションメモリーGP-Pro EX使用時：
システムカード／システムメモリー：FLASH EPROM
画面エリア *2：16MB
ユーザーフォントエリア：8MB
ロジックプログラムエリア：132KB（15,000ステップ相当） *3
自由スペース：なし

システムカード／システムメモリーの取り外し：なし
バックアップメモリーGP-Pro EX使用時：
画面エリア：nvSRAM 128KB
変数エリア：nvSRAM 64KB

バッテリー（時計データバックアップ）：交換はセンドバック対応/一次電池
タッチパネルタイプアナログ抵抗膜方式
寿命100万タッチ以上
インターフェイスシリアル
（COM1）		RS-232C/RS485 x 1

RS-232C （コネクタタイプ：RJ45、アイソレーション：なし、最大ボーレート：115,200bps、
ケーブルタイプ：シールドケーブル、ケーブル最大長：15m、RS-232C用DC5V電源：なし）

RS-485 （コネクタタイプ：RJ45、アイソレーション：なし、最大ボーレート：300～115,200bps、
ケーブルタイプ：シールドケーブル、ケーブル最大長：200m、
Polarization 抵抗：LTを複数接続する場合、ソフトウェアで設定が必要です。
詳細は「GP-Pro EX 機器接続マニュアル」をご確認ください。RS-485 用のDC5V電源：なし） *4
CANopen
（マスター）		CAN-CiA（ISO 11898-2:2002 パート 2)、コネクタ：DSub 9 プラグ (オス)
イーサネットIEEE802.3 互換のイーサネット×１
コネクタタイプ：RJ45
ドライバ：10 M 半二重( オートネゴシエーション)、100 M 全二重( オートネゴシエーション)
ケーブルタイプ：シールドケーブル
クロスオーバーの自動検出：あり
USB
（Type A）		USB2.0コネクタ：Type A×1、電源電圧：DC5V±5％、最大出力電流：500mA、
最大通信距離：5m
USB
（Mini-B）		USB2.0コネクタ（mini B）×1
コントロールDIO
（シンクタイプ）		標準入力12点 （特殊入力2点として利用可能）
標準出力6点、特殊出力2点
AIO2chアナログ入力（13ビット)
2ch温度入力(熱電対・測温抵抗体)
2chアナログ出力（12ビット)
注記：特殊入力および特殊出力は以下の機能を総称しています。
　　　特殊入力: 高速カウンタ入力およびパルスキャッチ入力
　　　特殊出力: パルス出力、PWM 出力および高速カウンタ一致出力


*1 対応するフォントや文字コードなどの詳細は、GP-Pro EX リファレンスマニュアルを参照してください。

*2 ユーザーフォントエリアの容量を超えた場合（例えば、イメージフォントやピクチャフォントを使用している場合など）は、画面エリアを使用してください。

*3 ソフトウェアで最大60,000ステップに切り替え可能です。ただし、アプリケーションメモリー（画面データ）が1Mバイト少なくなります。

*4 RS-485については2線式での接続が基本となります。4線式であっても接続機器が2線式をサポートしている場合、送信＋受信＋と送信－受信－をそれぞれ短絡して 2線にして行うことで接続できることがありますので、詳細は「GP-Pro EX 機器接続マニュアル」をご確認ください。



一般仕様

対応規格・規制
定格電圧DC24V
電圧許容範囲DC20～28.8V
許容瞬時停電時間DC20.4Vで10ms以下
消費電力13W以下
突入電流DC28.8Vで30A以下
電力端子とフレームグランド（FG）
間の絶縁耐力		DC500V1分間
電力端子とFG 間の絶縁抵抗DC500Vで10MΩ以上


環境仕様

標準準拠IEC61131-2
ディスプレイモジュールと
リアモジュールの
使用周囲温度		水平取り付け0～50°C
垂直取り付け0～40°C
保存周囲温度-20～60°C
保存高度0～10,000m
動作高度0～2,000m
使用および保存周囲湿度5～85%で結露なし（結露のないこと、湿球温度39℃以下）
汚染度IEC606642
保護度IEC61131-2保護カバーが正しく取り付けられているIP20
腐食性ガス腐食性ガスのないこと
じんあい≤0.1mg/m3　（導電性塵埃のないこと）
耐気圧（使用高度）800～1,114hPa（ 海抜2,000 m 以下）
耐振動DINレールに取り付け5～8.4Hzから3.5mm 固定振幅
8.4～150Hzから9.8m/s2 （1gn）定加速度
パネルに取り付け5～8.6Hzから3.5mm固定振幅
8.6～150Hzから9.8m/s2（1gn）定加速度
機械的衝撃抵抗DINレールに取り付け147m/s2（15gn）、11ms 継続
パネルに取り付け147m/s2 (15gn)、6ms継続
静電放電IEC/EN 61000-4-28kV（空中放電）
6kV （接触放電）
放射性無線 周波数磁界IEC/EN 61000-4-310V/m （80MHz～3GHz）
   ファーストトランジェント/
バーストノイズ		IEC/EN 61000-4-4電力線:2kV
デジタルI/O:1kV
リレー出力:2kV
イーサネットライン:1kV
COMライン:1kV
CANライ ン:1kV
サージ耐性IEC/EN 61000-4-5電源:CM:1kV; DM:0.5kV
デジタルI/O:CM:1kV; DM:0.5kV
シールドケーブル:1kV
CM=ラインとアース間
DM=電源ポートのライン間
無線周波
電磁界伝導		IEC/EN 61000-4-610Veff (0.15～80MHz)
端子雑音EN 55011 （IEC/CISPR11）150～500kHz、準尖頭値 79dBμV
500kHz～30MHz、準尖頭値 73dBμV
電界強度EN 55011 （IEC/CISPR11）30～230MHz,準尖頭値 10m@40dBμV/m
230MHz～1GHz,準尖頭値 10m@47dBμV/m
耐震性（稼動時）IEC61131-2
保護構造NEMA#250 TYPE4X（室内、パネル埋込時）
保護（ディスプレイモジュール）IP65f-(IEC60529)
保護（リアモジュール）IP20-(IEC60529)
耐衝撃性（稼動時）IEC61131-2
15gn 11ms
冷却方式自然空冷
質量784g
色ディスプレイモジュール:PT404
リアモジュール:RAL7032
素材ディスプレイモジュール: PAA+GF
リアモジュール: PC/PBT


バッテリー仕様

用途停電時の日時情報の維持
バックアップ期間最高25 °C（77 °F）という条件で少なくとも5年間。気温が高くなるほど、バックアップ可能な時間は短縮されます。
電池の種類リチウム電池（ユーザー交換不可）


デジタル入力

デジタル入力の特性

定格電流5mA
突入値電圧DC30V
電流6.29mA最大
入力インピーダンス4.9kΩ
入力タイプシンク/ソース
定格電圧DC24V
最大許容電圧 DC28.8V
入力制限値ON電圧DC15V以上
OFF電圧DC5V以下
ON電流2.5mA以上
OFF電流1.0mA以下
絶縁方式フォトカプラ
内部回路間DC500V
フィルタ0.5ms x N (N は 0 ～ 63)
IEC61131-2規格 3タイプタイプ1
互換性2線式および3線式センサーをサポート
ケーブルの種類と長さシールドケーブル:最大100m　非シールド:50m
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
入力並列接続なし
* IO、I1は、高速入力端子です。標準入力としても利用できます。IO、I1の入力端子部仕様は、高速入力仕様をご確認ください。

高速カウンタおよびパルスキャッチ入力の特性

定格電流電圧DC24V
電流7.83mA
突入値電圧DC30V
電流9.99mA
入力インピーダンス3.2kΩ
入力タイプシンク/ソース
定格電圧DC24V
最大許容電圧DC28.8V
入力制限値ON電圧DC15V以上
OFF電圧DC5V以下
ON電流5mA以上
OFF電流1.5mA以下
絶縁方式フォトカプラ絶縁
内部回路間DC500V
フィルタなし、4μs、40μs
IEC61131-2規格 3タイプタイプ1
互換性2線式および3線式センサーをサポート
ケーブルタイプシールドケーブル
長さ最大10m
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
最大周波数・単相の最大周波数は100kHzです。
・2相の最大周波数は50kHzです。
・デューティレート：45～55%
位相計数モード・ 単相
・2相2逓倍
・2相4逓倍
・2相2逓倍 反転
・2相4逓倍 反転
応答時間マーカー1ms
プリロード1ms
プリストローブ1ms
一致出力2ms
最小パルス幅（パルス入力）カウンター:
[
入力信号ON幅
入力並列接続なし

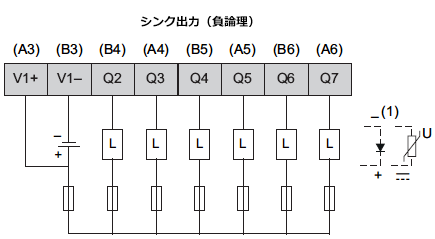

デジタル出力

トランジスタ出力の特性

定格電圧DC24V
出力範囲DC19.2～28.8V
出力タイプシンク
定格電流0.3A/1出力、1.8A/1コモン
残留電圧I=0.1AでDC1.5V以下
遅延オフからオン（0.3A負荷）：1.1ms、オンからオフ（0.3A負荷）：2ms
注記：遅延にケーブル遅延は含まれていません。
絶縁方式フォトカプラ絶縁
内部回路間DC500V
最小抵抗負荷DC24Vで80Ω
ケーブルの長さ非シールド:150 m
短絡に対する保護なし
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
注記：このトピックの追加情報については、LT-4201TM/4301TM ハードウェアマニュアル 「誘導負荷の損傷からの出力の保護」 を参照してください。

注記: Q0、Q1 の回路はプッシュプル回路です。シンク出力、ソース出力での プッシュプル回路の動作は以下となります。
シンク出力: Q0、Q1 のロジックがオフの時、 Q0、Q1 端子に+24(V) が出力
ソース出力: Q0、Q1 のロジックがオフの時、 Q0、Q1 端子に0(V) が出力

Q2 以降の標準出力端子は、一般的なオープンコレクタ出力です。従って高速出力Q0、Q1 端子とQ2 以降の標準出力端子は接続しないでください。短絡します。


またQ0、Q1 端子に手動回路が併設される場合、手動回路とQ0、 Q1 端子はリレーによって絶縁してください。絶縁しない場合、短絡します。

パルス出力、PWM、高速カウンタ一致出力の特性

出力タイプシンク
定格電圧DC24V
電源入力範囲DC19.2~28.8V
電源逆保護○
パルス出力/PWM 出力電流50mA/1出力、100mA/1コモン
オリジナル入力に対する応答時間2ms
絶縁抵抗高速出力と
内部回路の間		10MΩ以上
電源ポートと
保護接地（PE）
=500 Vdc の間		10MΩ以上
残留電圧I=0, 1Aの場合DC1.5V以下
 遅延オフからオン（50mA負荷）：1.1ms、オンからオフ（50mA負荷）：1.1ms
注記：遅延にケーブル遅延は含まれていません。
最小ロードインピーダンス80Ω
最大パルス出力周波数50KHz
最大PWM出力周波数65kHz
精度/
PWM出力/
パルス出力		周波数精度デューティー
10～100Hz0.1%0～100%
10~1000Hz1%1～99%
1.001~20kHz5%5～95%
20.001~45kHz10%10～90%
45.001~65kHz15%15～85%
デューティー比範囲1～99%
ケーブルタイプシールド、DC24V電源を含む
長さ最大5m
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
注記：加速/ 減速パルス出力を使用するとき、最大1% の周波数許容範囲があります。

注記: Q0、Q1 の回路はプッシュプル回路です。シンク出力、ソース出力での プッシュプル回路の動作は以下となります。
シンク出力: Q0、Q1 のロジックがオフの時、 Q0、Q1 端子に+24(V) が出力
ソース出力: Q0、Q1 のロジックがオフの時、 Q0、Q1 端子に0(V) が出力

Q2 以降の標準出力端子は、一般的なオープンコレクタ出力です。従って高速出力Q0、Q1 端子とQ2 以降の標準出力端子は接続しないでください。短絡します。


またQ0、Q1 端子に手動回路が併設される場合、手動回路とQ0、 Q1 端子はリレーによって絶縁してください。絶縁しない場合、短絡します。



アナログ入力とアナログ出力

アナログ入力の特性

 電圧入力電流入力
最大入力数2点
入力タイプシングルエンド
入力範囲DC-10～10V/DC0～10V0～20mA/4～20mA
入力インピーダンス1MΩ以上250±0.11%Ω
サンプルの継続時間10ms/チャネル + 1スキャン時間
総合遅延時間20ms+1スキャン時間
入力許容範囲電磁妨害のない
25°C での最大偏差		フルスケールの±1%
最大偏差フルスケールの±2.5%
デジタル分解能13ビット
温度ドリフトフルスケールの±0.06%
一般モードの特性80db
クロストーク60db
非直線性フルスケールの±0.4%
最下位ビットの入力値5mV10μΑ
最大許容定常過負荷（非破壊）± DC30V（5 分以下）
± DC15V （ 破損なし）		±DC30mA
絶縁耐力入力と内部回路の間のフォトカプラ絶縁
ケーブルタイプシールドケーブル
長さIEC61131-2規格に準拠するためには3m未満である必要があります。
最大伝送距離は、10mです。
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
絶縁
（フォトカプラ）		外部入力フォトカプラ絶縁
チャンネル間非絶縁


温度入力（測温抵抗体）の特性

入力センサータイプPt100/Pt1000/Ni100/Ni1000
入力温度範囲Pt100 / Pt1000：-200～600℃、Ni100/Ni1000：-50～200℃
電流の測定Pｔ100/Ni1001.12mA±3.5%
Pt1000/Ni10000.242μA±3.5%
入力インピーダンス通常10MΩ
サンプルの継続時間10ms+1 サイクルタイム
配線タイプすべての入力に対して設定される2 線または3線の接続
変換方式シグマデルタタイプ
入力フィルタローパス（1次）
解像度温度値0.1°C
検出タイプオープンサーキット（各チャネル上の検出）
入力許容範囲 *5電磁妨害のない
25°C での最大偏差		±5°C
入力許容範囲最大偏差25 ～50°CPtタイプ:±5.6°C
Niタイプ:±5.2°C
温度ドリフト30ppm/°C
デジタル分解能16ビット
差動モードに
おける拒否		50/60 Hz通常は60dB
一般モードの除去通常は80dB
絶縁方式フォトカプラ絶縁
許可された入力信号±DC5V最大
ケーブルの長さPt100/Ni10020Ω以下
Pt1000/Ni1000200Ω以下
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
ノイズ耐性- ケーブル

シールドケーブルが必要

  • *5 配線が原因で発生するエラーを除く。


温度入力（熱電対）の特性

入力センサータイプ熱電対
入力タイプの範囲 *6J（-200～760°C）
K（-240～1370°C）
R（0～1600°C）
B（200～1800°C）
S（0°C～1600°C）
T（-200～400°C）
E（-200～900°C）
N（-200～1300°C）
入力インピーダンス通常 10MΩ
サンプルの継続時間10ms+1サイクルタイム
変換方式シグマデルタタイプ
デジタル分解能16ビット
入力フィルタローパス
解像度温度値0.1°C
検出タイプオープンサーキット（各チャネル上の検出）
入力許容範囲電磁妨害のない
25°C での最大偏差		フルスケールの0.2% プラス基準接点補償精度±6℃
最大偏差フルスケール範囲の0.28%
温度ドリフト30ppm/°C
入力許容範囲 - 端子温度補償10分後の±5°C
温度範囲における冷接点補償 （0～50°C）内部冷接点エラー：45分動作後+/-6°C
差動モードに おける拒否50/60 Hz通常は60dB
一般モードの除去通常は80dB
絶縁方式フォトカプラ絶縁
許可された入力信号±DC5V最大
ウォームアップ時間45分
端子台タイプ:3.5mm ピッチ　端子台は取り外し可能
ノイズ耐性- ケーブル

シールドケーブルが必要

  • *6 冷接点補償に対する端子台でのPCB に対する温度測定。


アナログ出力の特性

 電圧出力電流出力
最大出力数2点
出力範囲DC-10～10V/DC0～10V0～20mA/4～20mA
ロードインピーダンス2kΩ以上300Ω以下
アプリケーション負荷タイプ抵抗負荷
設定時間10ms
総合遅延時間

10ms+1スキャン時間

出力許容範囲電磁妨害のない
25°Cでの最大偏差		フルスケールの±1%
最大偏差フルスケール±2.5%
デジタル分解能12ビット
温度ドリフトフルスケールの±0.06%
出力リップル±50mV
クロストーク60db
非直線性フルスケールの±0.5%
最下位ビットの出力値6mV12μΑ
絶縁耐力入力と内部回路の間のフォトカプラ絶縁
出力保護短絡保護あり、出力回路保護あり
入力電源が電力障害しきい値よりも
低い場合の出力動作		0に設定
ケーブルタイプシールドケーブル
長さIEC61131-2規格に準拠するためには3m未満である必要があります。
最大伝送距離は、10mです。
端子台タイプ:3.5mmピッチ　端子台は取り外し可能
絶縁外部入力フォトカプラ絶縁
チェンネル間非絶縁



端子台

ピンの配置グループピン信号名グループピン信号名
特殊出力A1V0+特殊出力B1V0-
A2Q1B2Q0
標準出力A3V1+標準出力B3V1-
A4Q3B4Q2
A5Q5B5Q4
A6Q7B6Q6
ピンの配置グループピン信号名グループピン信号名
特殊入力/
標準入力		C1I0特殊入力/
標準入力		D1IC0
C2I1標準入力D2I2
C3I3D3IC1
標準入力C4I5D4I4
C5I7D5I6
C6I9D6I8
C7I11D7I10
温度入力C8MS0+温度入力D8MS0-
C9EX0+D9EX0-
C10MS1+D10MS1-
C11EX1+D11EX1-
アナログ入力C12IV0アナログ入力D12AIC
C13IV1D13IA0
C14IA1アナログ出力D14AOC
アナログ出力C15U/I0D15U/I1


外観寸法

パネルカット寸法
