PFXPPD5700TA（PS-D5700TA）

製品基本情報
製品カテゴリー
産業用PC（IPC）
シリーズ
PS5000シリーズ
画面サイズ
15型
型式
PFXPPD5700TA
グローバルコード
PFXPPD5700TA
製品特長
15型ディスプレイ
End of sales
2025/04/25
産業用PC仕様
グラフィック
XGA TFT（1,024 x 768ピクセル）
表示仕様
表示デバイス
TFTカラーLCD
表示サイズ
15型
表示色・諧調
1,670万色
バックライト
LED
バックライト寿命
50,000時間（25℃にて）
輝度調整
無段階調整
タッチパネル方式
抵抗膜式（シングルタッチ）
タッチパネル分解能
2,048 x 2,048
電気的仕様
定格電圧
DC電源：24Vdc ±20%
AC電源：100～240Vac（オプション）*1
消費電力
13.04W以下

1AC100～240Vで使用する場合、別売オプションのACパワーサプライユニット（PFXZPSPUAC2、PFXZPBPUAC2）が必要です。

環境仕様
国際安全規格
CEUL,cUL（60950）ListedCCCEACKCC-Tick
使用周囲温度
0～55℃
使用周囲湿度
10～95%RH（結露のないこと、湿球温度40℃以下）
保存周囲湿度
10～95%RH（結露のないこと、湿球温度40℃以下）
汚染度
汚染度2
耐気圧（使用高度）
海抜2,000m以下
耐振動
5～500 Hz：2 Grms
耐衝撃性
IEC 60068-2-27 Ea test
電磁環境適合性 (EMC)
高周波電磁妨害への耐性 / 電磁妨害（EMI）Class A
インターフェイス仕様
USB Type A
USB 2.0（Type A）x 1
設置仕様
冷却方式
自然空冷
保護構造
IP66 / Nema 4x 屋内
外形寸法
W390.7 x H290 x D28mm
パネルカット寸法
W383.5 x H282.5mm
質量
4.2kg
外観図・寸法図

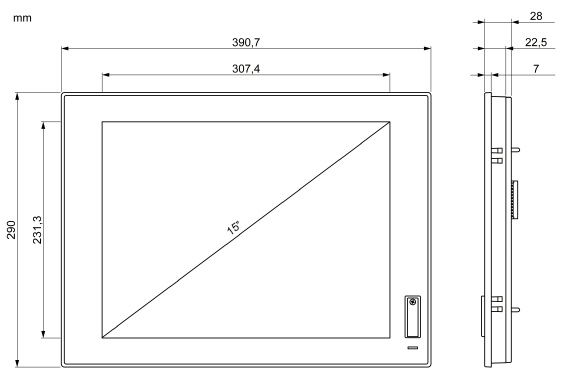

外形寸法図






パネルカット寸法図



A B C R
383.5 ±0.7mm 282.5 ±0.4mm 2～6mm 5mm

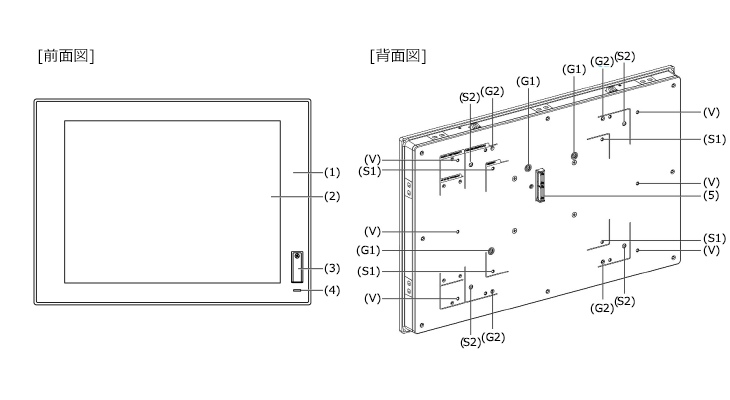

ケーブル付き外観図 / 各部名称

（1）パネル（15型シングルタッチ） （2）シングルタッチパネル （3）USB ポート（USB 2.0）およびリセットボタン （4）ステータスインジケーター （5）ボックスまたはディスプレイアダプター用パネルコネクター （G1）ボックスAtom用パネルガイド （S1）ボックスAtom用取り付け穴 （G2）ボックスCeleron/Core i7 またはディスプレイアダプター用パネルガイド （S2）ボックスCeleron/Core i7 またはディスプレイアダプター用取り付け穴 （V）VESA（PFXZPBADVS22）キット用取り付け穴
