製品概要

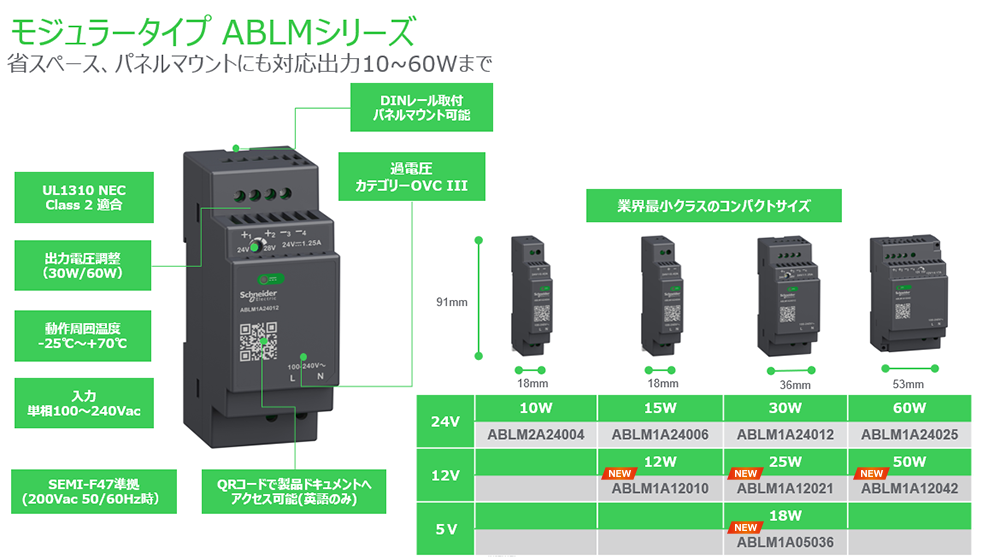

モジュラータイプ ABLMシリーズ - 業界最小クラスのコンパクト電源
クリックで拡大
詳細仕様
モジュラータイプ ABLMシリーズ
| 製品レンジ名称 | ABLM モジュラータイプ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 型式 | ABLM1A24004 | ABLM1A12010 | ABLM1A24006 | ABLM1A05036 | ABLM1A12021 | ABLM1A24012 | ABLM1A12042 | ABLM1A24025 | |
| 製品写真 |  |  |  |  |  |  |  |  | |
| 入力電圧 | 100～240Vac（単相/2相） | ||||||||
| 出力電圧 | 24Vdc | 12Vdc | 24Vdc | 5Vdc | 12Vdc | 24Vdc | 12Vdc | 24Vdc | |
| 出力電力 | 10W | 12W | 15W | 18W | 25W | 30W | 50W | 60W | |
| 出力電流 | 0.42A | 1A | 0.625A | 3.6A | 2.1A | 1.25A | 4.17A | 2.5A | |
| 寸法 | 幅 | 18mm | 36mm | 53mm | |||||
| 高さ | 91mm | ||||||||
| 奥行き | 55.6mm | ||||||||
| 製品重量 | 0.099kg | 0.101kg | 0.170kg | 0.221kg | |||||
| 筐体材質 | プラスティック（ポリカーボネード） | ||||||||
| 取付方法 | DINレール、パネルマウント（ネジ取付け） | ||||||||
| 取付方向 | 2方向 | ||||||||
| 使用周囲温度 | -25～70℃ （結露/氷結無きこと） | ||||||||
| 温度ディレーティング | 55℃～70℃（2.67%/℃） -25℃～-10℃（1%/℃） | ||||||||
| 一般仕様 | 並列/直列運転 | 並列不可/直列可（2台まで） | 並列可/直列可（2台まで） | ||||||
| 入力電圧範囲 | AC90～264Vac | ||||||||
| 周波数 | 50/60Hz | ||||||||
| 効率 | 80％ 115Vac時 80％ 230Vac時 | 81％ 115Vac時 81％ 230Vac時 | 80％ 115Vac時 80％ 230Vac時 | 85％ 115Vac時 85％ 230Vac時 | 87％ 115Vac時 87％ 230Vac時 | 88％ 115Vac時 88％ 230Vac時 | 90％ 115Vac時 90％ 230Vac時 | ||
| 力率 | 0.52 115Vac時 0.40 230Vac時 | 0.51 115Vac時 0.40 230Vac時 | 0.51 115Vac時 0.40 230Vac時 | 0.48 115Vac時 0.38 230Vac時 | 0.50 115Vac時 0.39 230Vac時 | ||||
| リーク電流 | 0.25mA 240Vac時 | ||||||||
| 突入電流 | 15A以下 115Vac時 30A以下 230Vac時 | 25A以下 115Vac時 30A以下 230Vac時 | 30A以下 115Vac時 60A以下 230Vac時 | ||||||
| 消費電力 | 2.5W | 3W | 3.5W | 4.5W | 4.6W | 5W | 5.5W | 6.5W | |
| 消費電流 | 0.3A以下 115Vac時 0.2A以下 235Vac時 | 0.4A以下 115Vac時 0.25A以下 235Vac時 | 0.4A以下 115Vac時 0.25A以下 235Vac時 | 0.6A以下 115Vac時 0.4A以下 235Vac時 | 0.8A以下 115Vac時 0.6A以下 235Vac時 | 0.8A以下 115Vac時 0.6A以下 235Vac時 | 1.5A以下 115Vac時 1.0A以下 235Vac時 | ||
| 起動時間 | 2,000ms以下 | ||||||||
| 出力保持時間 | 10ms以上 115Vac時,60ms以上 230Vac時 | 20ms以上 115Vac時,60ms以上 230Vac時 | |||||||
| 出力電圧可変範囲 | 24Vdc固定 | 12Vdc固定 | 24Vdc固定 | 調整ボリュームにて4.5～5.5Vdc | 調整ボリュームにて12～15Vdc | 調整ボリュームにて24～28Vdc | 調整ボリュームにて12～15Vdc | 調整ボリュームにて24～28Vdc | |
| リップルノイズ電圧 | 100mVp-p以下（20MHz） | ||||||||
| 出力保護タイプ | 過温度保護: マニュアル又は自動復帰 過電流/短絡保護: 自動復帰 過電圧保護: マニュアル又は自動復帰 | 過温度保護: マニュアル復帰 過電流/短絡保護: 自動復帰 過電圧保護: マニュアル又は自動復帰 | 過温度保護: マニュアル復帰 過電流/短絡保護: 自動復帰 過電圧保護: マニュアル復帰 | ||||||
| 接続端子 | ネジ式 | ||||||||
| 接続ケーブル | 入出力エンドグロメット有: 0.5...1 mm2(AWG 20...AWG 18) 入出力エンドグロメット無: 0.5...1.5 mm2(AWG 20...AWG 16) | 入入力: 0.5...1.5 mm2(AWG 20...AWG 16) 出力エンドグロメット有: 0.5...1.5 mm2(AWG 20...AWG 16) 出力エンドグロメット無: 0.5...2.5 mm2(AWG 20...AWG 14) | |||||||
| 期待寿命 | 10年間（キャパシター） | ||||||||
| MTBF | 500万時間 25℃ 100％ロード時 100万時間 55℃ 80%ロード時 | 300万時間 25℃ 100％ロード時 100万時間 55℃ 80%ロード時 | 250万時間 25℃ 100％ロード時 100万時間 55℃ 80%ロード時 | 100万時間 25℃ 100％ロード時 100万時間 55℃ 80%ロード時 | 130万時間 25℃ 100％ロード時 70万時間 55℃ 80%ロード時 | ||||
| 試験仕様 | 静電気放電 EN/IEC 61000-4-2 準拠 放射無線周波磁界 EN/IEC 61000-4-3 準拠 バーストノイズ IEC 61000-4-4 準拠 サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠 電源周波数磁界 EN/IEC 61000-4-8 準拠 電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠 高調波抑制 EN/IEC 61000-3-2 準拠 無線妨害 IEC 55016-23 準拠 電圧変動 IEC 55016-1-2,-2-1 準拠 伝導ノイズ EN 6100-6-3 準拠 高周波ノイズ EN 6100-6-4 | ||||||||
| 環境仕様 | 製品認証 | CB Scheme CE CUL listed CUL recognized EAC KC NEC: class 2 RCM | |||||||
| 製品規格 | CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1 | ||||||||
| EMC | EN 61000-6-3、EN 61000-6-4 | ||||||||
| 過電圧カテゴリー | OVC II | ||||||||
| 基板コーティング | 無 | ||||||||
| 保護構造 | IP20 | ||||||||
| 保存環境温度 | -40～85℃（結露/氷結無きこと） | ||||||||
| 湿度（25℃時） | 95% RH以下 | ||||||||
| 使用高度 | 2,000m以下（OVC III適用） 2,000ｍ以上5,000m以下 ディレーティング有（OVC II） | ||||||||
| 汚染度 | 2 | ||||||||
| 耐振動 | 3.0mm（2～９Hz） /10m/s2（9～200HZ） IEC 60721-3-3 | ||||||||
| 耐衝撃性 | 100m/s2 | ||||||||
| 絶縁耐力 | 3,000Vac （入力出力間） | ||||||||
| 環境保全 | REACH規制 | SVHC未使用 | |||||||
| 環境パラメーター | 3M4 IEC 60721-3-3準拠 | ||||||||
| Green Premiunm | 対応 | ||||||||
| EU RoHs指令 | 予知的法令遵守（宣言） | ||||||||
| 水銀 | 未使用 | ||||||||
| China RoHS規制 | 法令遵守宣言 | ||||||||
| WEEE規制 | 準拠 | ||||||||
| 保証規定 | 購入後3年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | ||||||||
