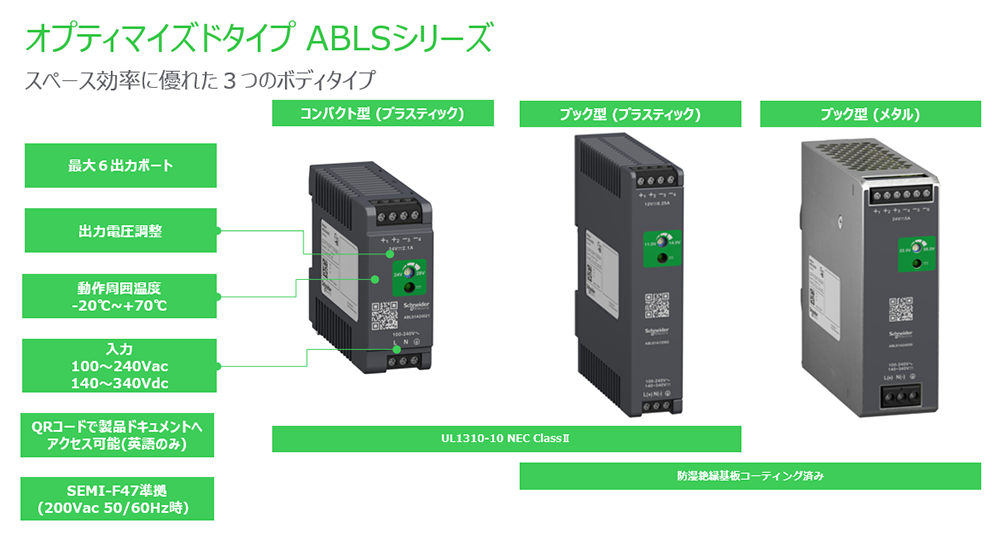

オプティマイズドタイプ ABLSシリーズ - 大容量480Wまでカバーする高性能電源

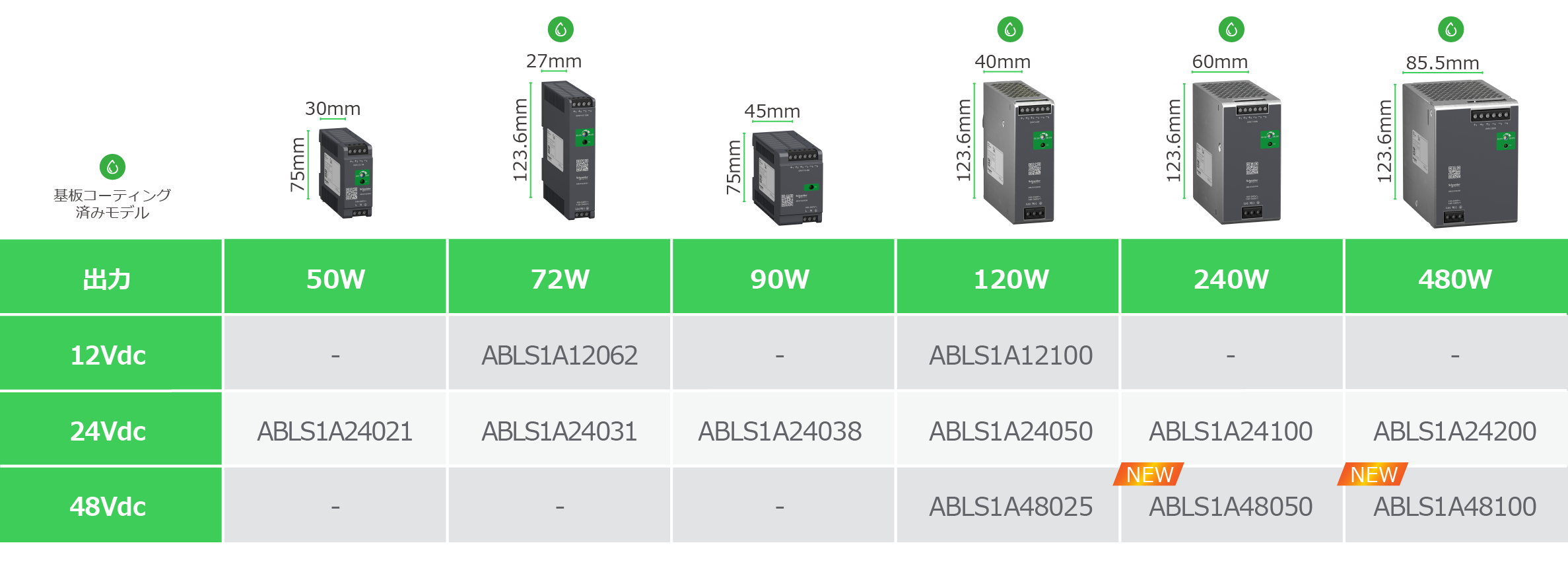

クリックで拡大
クリックで拡大
詳細仕様
オプティマイズドタイプ ABLSシリーズ
| 製品レンジ名称 | ABLS オプティマイズタイプ | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | ABLS1A24021 | ABLS1A12062 | ABLS1A24031 | ABLS1A24038 | ABLS1A12100 | ABLS1A24050 | ABLS1A48025 | ABLS1A24100 | ABLS1A24200 | ABLS1A48050 | ABLS1A48100 | |
| 製品写真 |  |  |  |  |  |  |  |  |  | | | |
| 入力電圧 | 100～240Vac (単相/2相） | 100～240Vac (単相/2相) 140～340Vdc | 100～240Vac (単相/2相） | 100～240Vac(単相/2相) 140～340Vdc | ||||||||
| 出力電圧 | 24Vdc | 12V | 24Vdc | 12V | 24Vdc | 48Vdc | 24Vdc | 48Vdc | ||||
| 出力電力 | 50W | 75W | 90W | 120W | 240W | 480W | 240W | 480W | ||||
| 出力電流 | 2.1A | 6.25A | 3.13A | 3.8A | 10A | 5A | 2.5A | 10A | 20A | 5A | 10A | |
| 寸法 | 幅 | 30mm | 27mm | 45mm | 40mm | 60mm | 85.5mm | 60mm | 85.5mm | |||
| 高さ | 75mm | 123.6mm | 75mm | 123.6mm | ||||||||
| 奥行き | 89.5mm | 102mm | 100mm | 117.6mm | 128.5mm | 117.6mm | 128.5mm | |||||
| 製品重量 | 0.180㎏ | 0.22kg | 0.325㎏ | 0.52kg | 0.55kg | 0.8kg | 1.25kg | 0.8kg | 1.25kg | |||
| 筐体材質 | プラスティック（ポリカーボネード） | SGCC/アルミニウム | 金属 | |||||||||
| 取付方法 | DINレール | |||||||||||
| 取付方向 | 3方向 | 2方向 | 3方向 | 2方向 | ||||||||
| 使用周囲温度 | -20～70℃ （結露/氷結無きこと） | |||||||||||
| 温度ディレーティング | 55℃～70℃(2.5%/℃) -20℃～-10℃(1%/℃) | 40℃以上( 1.67%/℃)115Vac/DC162V時 50℃以上(2.5%/℃) 230Vac/DC325V時 100～V/DC141V以下 1%/Vac / 0.7%/Vdc | ||||||||||
| 一般仕様 | 並列/直列運転 | 並列可/直列可（２台まで） | ||||||||||
| 入力電圧範囲 | 85～264Vac | 85～264Vac 120～375Vdc | 85～264Vac | 85～264Vac 120～375Vdc | ||||||||
| 周波数 | 50/60Hz | |||||||||||
| 効率 | 86％ 115Vac時 88％ 230Vac時 | 85％ 115Vac時 87％ 230Vac時 | 86％ 115Vac時 88％ 230Vac時 | 87％ 115Vac時 89％ 230Vac時 | 84％ 115Vac時 86％ 230Vac時 | 85％ 115Vac時 88％ 230Vac時 | ||||||
| 力率 | 0.45 115Vac時 0.35 230Vac時 | 0.55 115Vac時 0.45 230Vac時 | 0.90 115Vac時 0.85 230Vac時 | 0.55 115Vac時 0.45 230Vac時 | 0.95 115Vac時 0.95 230Vac時 | |||||||
| リーク電流 | 1mA 240Vac時 | |||||||||||
| 突入電流 | 35A以下 115Vac時 75A以下 230Vac時 | 40A以下 115Vac時 80A以下 230Vac時 | 45A以下 115Vac時 70A以下 230Vac時 | 30A以下 115Vac時 60A以下 230Vac時 | 45A以下 115Vac時 90A以下 230Vac時 | 30A以下 115Vac時 60A以下 230Vac時 | 45A以下 115Vac時 90A以下 230Vac時 | |||||
| 消費電力 | 7.5W | 16W | 15W | 13W | 23W | 25W | 36W | 60W | 36W | 45W | ||
| 消費電流 | 1.1A以下 115Vac時 0.65A以下 235Vac時 | 1.8A以下 115Vac時 1.0A以下 235Vac時 0.8A以下 140Vdc時 | 1.2A以下 115Vac時 0.6A以下 235Vac時 | 2.5A以下 115Vac時 1.4A以下 235Vac時 1.3A以下 140Vdc時 | 2.8A以下 115Vac時 1.4A以下 235Vac時 2.4A以下 140Vdc時 | 5.4A以下 115Vac時 2.7A以下 235Vac時 5.0A以下 140Vdc時 | 2.8A以下 115Vac時 1.4A以下 235Vac時 2.4A以下 140Vdc時 | 5.4A以下 115Vac時 2.7A以下 235Vac時 5.0A以下 140Vdc時 | ||||
| 起動時間 | 3,000ms以下 | 1,200ms以下 | 3,000ms以下 | 1,000ms以下 | 1,500ms以下 | 1,000ms以下 | ||||||
| 出力保持時間 | 20ms以上 115Vac時 100ms以上 230Vac時 | 20ms以上 115Vac時 40ms以上 230Vac時 | 20ms以上 115Vac時 50ms以上 230Vac時 | 20ms以上 115Vac時 40ms以上 230Vac時 | 20ms以上 115Vac時 20ms以上 230Vac時 | |||||||
| 出力電圧可変範囲 | 調整ボリュームにて 24～28Vdc | 調整ボリュームにて 11～14Vdc | 調整ボリュームにて 21.6～26.4Vdc | 24Vdc固定 | 調整ボリュームにて 11～14Vac | 調整ボリュームにて 44～56Vac | 調整ボリュームにて 22～28Vdc | 調整ボリュームにて 44～54Vac | ||||
| リップルノイズ電圧 | 75mVp-p以下（20MHz） | 120mVp-p以下（20MHz） | 75mVp-p以下（20MHz） | 120mVp-p以下（20MHz） | 150mVp-p以下（20MHz） | 120mVp-p以下（20MHz） | 200mVp-p以下（20MHz） | |||||
| 出力保護タイプ | 過温度保護: マニュアル復帰 過電流/短絡保護: 自動復帰 過電圧保護: マニュアル復帰 | |||||||||||
| 接続端子 | ネジ式 | |||||||||||
| 接続ケーブル | 入出力: 0.5～2.5mm2 AWG20～14 | 入力 0.75～4mm2 AWG18～12 出力 0.5～2.5mm2 AWG20～14 | 入出力: 0.5～2.5mm2 AWG20～14 |
入力/エンドグロメット有: 0.75～4mm2 （AWG 18～AWG 12） 入力/エンドグロメット無: 0.75～4mm2 （AWG 18～AWG 12） 出力/エンドグロメット有: 0.5～2.5mm2 （AWG 20～AWG 14） 出力/エンドグロメット無: 0.5～4mm2 （AWG 20～AWG 12） |
入力/エンドグロメット有: 0.75～4mm2 （AWG 18～AWG 12） 入力/エンドグロメット無: 0.75～4mm2 （AWG 18～AWG 12） 出力/エンドグロメット有: 0.75～4mm2 （AWG 18～AWG 12） 出力/エンドグロメット無: 0.75～4mm2 （AWG 18～AWG 12） |
入力/エンドグロメット有: 0.75～4mm2 （AWG 18～AWG 12） 入力/エンドグロメット無: 0.75～4mm2 （AWG 18～AWG 12） 出力/エンドグロメット有: 0.5～2.5mm2 （AWG 20～AWG 14） 出力/エンドグロメット無: 0.5～4mm2 （AWG 20～AWG 12） | ||||||
| 期待寿命 | 10年間（キャパシター） | |||||||||||
| MTBF | 200万時間 25℃ 100％ロード時 SR-332準拠 90万時間 55℃ 80％ロード時 SR-332準拠 | 70万時間 25℃ 100％ロード時 SR-332準拠 | 150万時間 25℃ 100％ロード時 SR-332準拠 60万時間 55℃ 80％ロード時 SR-332準拠 | 70万時間 25℃ 100％ロード時 SR-332準拠 | - | |||||||
| 試験仕様 | 静電気放電 EN/IEC 61000-4-2 準拠 放射無線周波磁界 EN/IEC 61000-4-3 準拠 バーストノイズ IEC 61000-4-4 準拠 サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠 電源周波数磁界 EN/IEC 61000-4-8 準拠 電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠 高調波抑制 EN/IEC 61000-3-3 準拠 無線妨害 IEC 55016-2-3 準拠 電圧変動 IEC 55016-1-2,-2-1 準拠 | 静電気放電 EN/IEC 61000-4-2 準拠 放射無線周波磁界 EN/IEC 61000-4-3 準拠 バーストノイズ IEC 61000-4-4 準拠 サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠 電源周波数磁界 EN/IEC 61000-4-8 準拠 電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠 高調波抑制 EN/IEC 61000-3-3 準拠 無線妨害 IEC 55016-2-3 準拠 電圧変動 IEC 55016-1-2,-2-1 準拠 | 静電気放電 EN/IEC 61000-4-2 準拠 放射無線周波磁界 EN/IEC 61000-4-3 準拠 バーストノイズ IEC 61000-4-4 準拠 サージ EN/IEC 61000-4-5 準拠 RF伝導妨害 EN/IEC 61000-4-6 準拠 電源周波数磁界 EN/IEC 61000-4-8 準拠 電圧ディップ/瞬停 EN/IEC 61000-4-11 準拠 高調波抑制 EN/IEC 61000-3-2 準拠 無線妨害 IEC 55016-2-3 準拠 電圧変動 IEC 55016-1-2,-2-1 準拠 | |||||||||
| 環境仕様 | 製品認証 | CB Scheme CE CUL listed CUL recognized EAC KC NEC: class 2 RCM | CB Scheme CE CUL listed CUL recognized EAC KC RCM | CB Scheme CE CUL listed CUL recognized EAC KC RCM UKCA CURus | ||||||||
| 製品規格 | CSA C22.2 No 107.1 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 62368-1 EN/IEC 61204-3 UL 508 UL 62368-1 | CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1 | CSA C22.2 No 107.1 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 62368-1 EN/IEC 61204-3 UL 508 UL 62368-1 | CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 61010-2-201 EN 62368-1 EN/IEC 61010-1 EN/IEC 61204-3 UL 61010-1 UL 61010-2-201 UL 62368-1 | CSA C22.2 No 107.1 CSA C22.2 No 62368-1 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 EN 61000-6-2 EN 61000-6-3 EN 61000-6-4 EN 62368-1 EN/IEC 61204-3 UL 62368-1 | |||||||
| EMC | EN 61000-6-3、EN 61000-6-4 | |||||||||||
| 過電圧カテゴリー | OVC II | |||||||||||
| 基板コーティング | 無 | 有 | 無 | 有 | ||||||||
| 保護構造 | IP20 | |||||||||||
| 保存環境温度 | -40～85℃（結露/氷結無きこと） | |||||||||||
| 湿度（25℃時） | 95% RH以下 | |||||||||||
| 動作高度 | 2,000m以下 | 5000m以下 | 2,000m以下 | 5,000m以下 | ||||||||
| 汚染度 | 2 | |||||||||||
| 耐振動 | 3.0mm(2～９Hz) /10m/s2(9～200HZ) IEC60068-2-6 | |||||||||||
| 耐衝撃性 | 100m/s2 | 150m/s2 | ||||||||||
| 絶縁耐力 | 3,000Vac （入力出力間） | |||||||||||
| 環境保全 | REACH規制 | SVHC未使用 | SVHC 0.1%使用 | |||||||||
| 環境パラメーター | 3M4 IEC 60721-3-3準拠 | |||||||||||
| Green Premiunm | 対応 | |||||||||||
| EU RoHs指令 | 予知的法令遵守（宣言） | |||||||||||
| 水銀 | 未使用 | |||||||||||
| China RoHS規制 | 法令遵守宣言 | |||||||||||
| WEEE規制 | 準拠 | |||||||||||
| 保証規定 | 購入後3年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証 | |||||||||||
