スイッチング電源 Modiconパワーサプライ ユニバーサルタイプ

製品概要

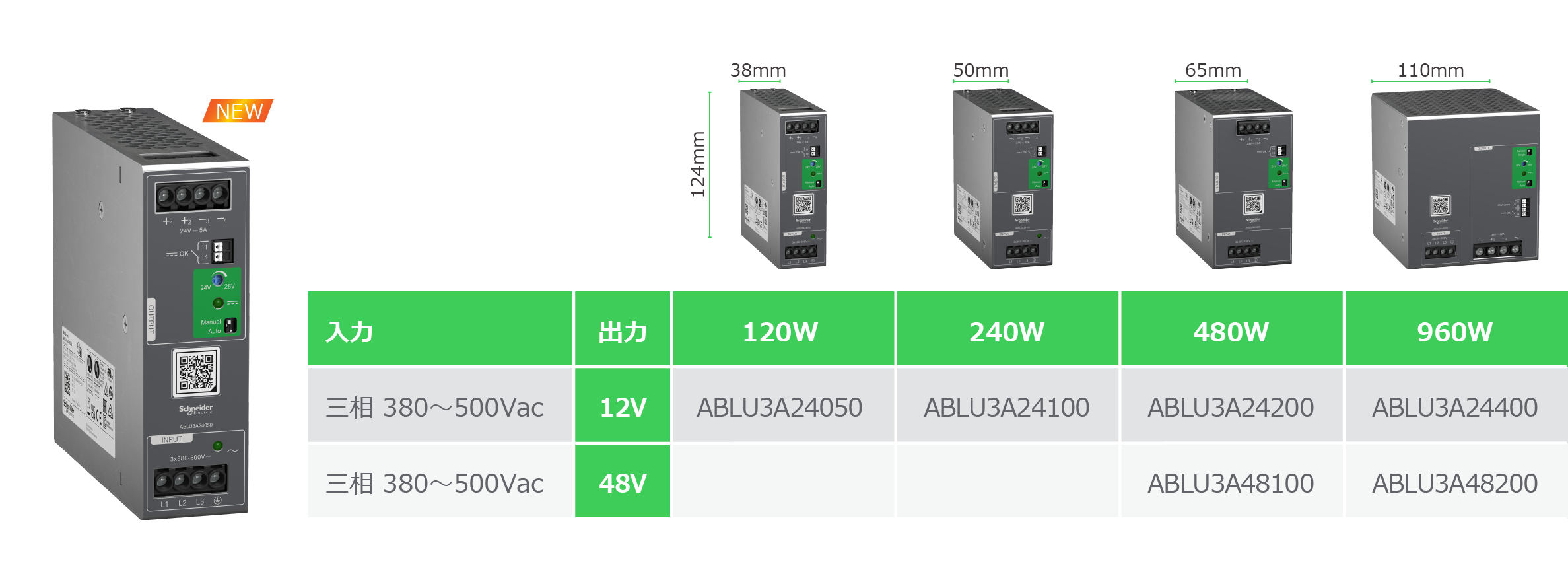

ユニバーサルタイプ　ABLU3シリーズ

コンパクトで高出力のスイッチング電源
ABLU3シリーズ


クリックで拡大

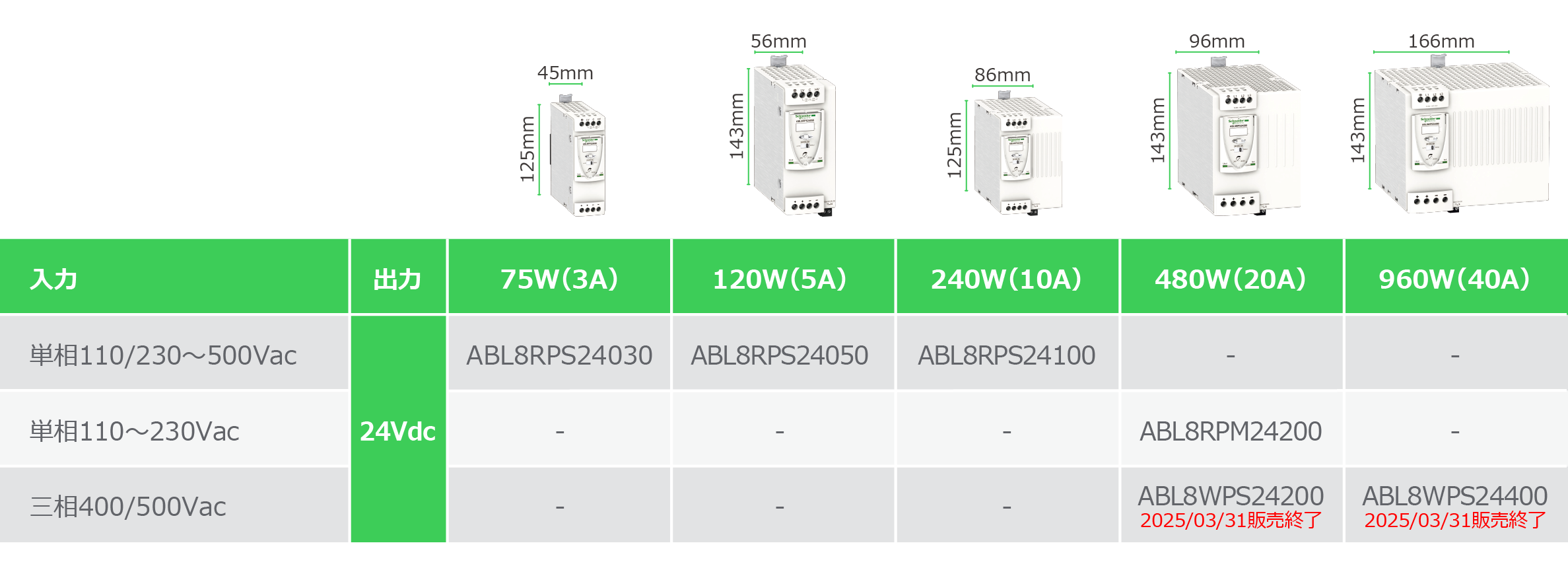

ユニバーサルタイプ　ABL8RP/ABL8WPシリーズ

より高機能、高出力な安定化スイッチング電源
  • 入力電圧100～500Vad、出力電圧24Vdc、出力電力75W～960Wまでをカバー
  • 自己診断機能　本体 または、リモート用リレー搭載（一部機種）
  • 過負荷が発生した場合に自動リセットまたは手動リセットを選択して復旧することが可能
  • アプリケーションに必要な過電流ピークを吸収するための予備電力（パワーブースト機能）
  • 低周波高調波電流防止フィルター内蔵
  • IEC 61000-3-2準拠 力率改善回路PFC搭載
    • スイッチング電源 Modicon パワーサプライ ユニバーサルタイプ　ABL8RP/ABL8WPシリーズ


    クリックで拡大

    詳細仕様

    ユニバーサルタイプ　ABLU3シリーズ

    製品レンジ名称ABLU3 ユニバーサルタイプ
    型式ABLU3A24050ABLU3A24100ABLU3A24200ABLU3A24400ABLU3A48100ABLU3A48200

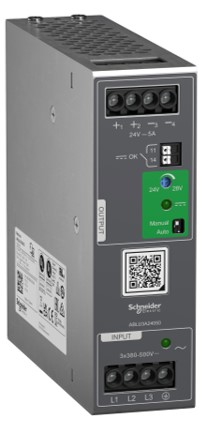

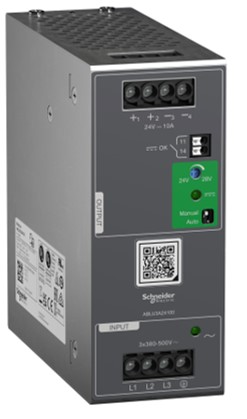

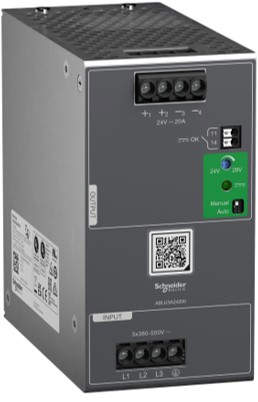

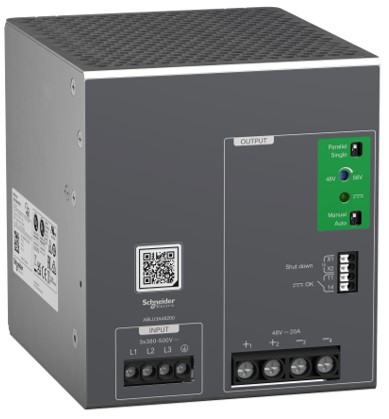

    製品写真ABLU3A24050ABLU3A24100ABLU3A24200ABLU3A24400ABLU3A48100ABLU3A48200
    入力電圧380～500Vac（3相）
    出力電圧24Vdc48Vdc
    出力電力120W240W480W960W480W960W
    出力電流5A10A20A40A10A20A
    寸法幅38mm50mm65mm110mm65mm110mm
    高さ124mm
    奥行き125.3mm127.3mm128.7mm127.3mm128.7mm
    製品重量0.6㎏0.91kg1.15kg2.29kg1.15kg2.29kg
    取付方法DINレール
    取付方向2方向1方向
    使用周囲温度-25～70℃
    （結露及/氷結無きこと）
    温度ディレーティング55℃以上（3.3%/℃）
    一般仕様入力電圧範囲320～575Vac
    周波数50/60Hz
    効率86.5% 380Vac時
    86.5% 500Vac時    		89.5% 380Vac時
    89.5% 500Vac時    		93% 380Vac時
    88% 500Vac時    		95% 380Vac時
    95% 500Vac時    		92% 380Vac時
    92% 500Vac時    		95% 380Vac時
    95% 500Vac時
    力率0.40 380Vac時
    0.40 500Vac時    		0.50 380Vac時
    0.50 500Vac時    		0.90 380Vac時
    0.88 500Vac時    		0.90 380Vac時
    0.90 500Vac時    		0.90 380Vac時
    0.88 500Vac時    		0.90 380Vac時
    0.90 500Vac時
    突入電流25A以下 380Vac時
    25A以下 500Vac時    		35A以下 380Vac時
    35A以下 500Vac時
    消費電力18.5W27W33W49W33W49W
    出力保護タイプ過温度保護: 自動復帰
    過電流/短絡保護: マニュアル/自動復帰の選択可能
    過電圧保護: マニュアル復帰
    製品認証CB Scheme
    CE
    CUL listed
    CUL recognized
    EAC
    KC
    RCM
    UKCA
    UL防爆（危険場所）認証：Class 1, Division 2
    保護構造IP20
    使用高度5,000m以下
    保証規定購入後3年間無償保証 新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証

    ユニバーサルタイプ　ABL8RP/ABL8WPシリーズ

    製品レンジ名称ABL8RP/ABL8WP ユニバーサルタイプ
    型式ABL8RPS24030ABL8RPS24050ABL8RPS24100ABL8RPM24200 ABL8WPS24200
    2025/03/31販売終了
    		 ABL8WPS24400
    2025/03/31販売終了
    製品写真ABL8RPS24030ABL8RPS24050ABL8RPS24100ABL8RPM24200ABL8WPS24200ABL8WPS24400
    入力電圧100～120Vac、 200～500Vac（単相/2相）100～120Vac、 200～240Vac（単相/2相）380～500Vac（3相）
    出力電圧24Vdc
    出力電力75W120W240W480W480W960W
    出力電流3A5A10A20A20A40A
    寸法幅45mm56mm86mm146mm96mm166mm
    高さ125mm143mm125mm143mm
    奥行き125mm145mm160mm
    製品重量0.3㎏0.7kg1.0kg1.6kg2.7kg
    取付方法DINレール
    取付方向1方向
    使用周囲温度-25～60℃
    （結露及/氷結無きこと）
    温度ディレーティング-
    一般仕様並列/直列運転並列可/直列可（2台まで）
    入力電圧範囲85～132Vac、170～550Vac85～132Vac、170～264Vac
    周波数50/60Hz
    高調波防止フィルター低周波高調波電流
    効率87%88%92%
    力率0.59 120Vac時
    0.51 240Vac時    		0.69 120Vac時
    0.68 240Vac時    		0.65 24Vdc時0.85 24Vdc時
    リーク電流
    突入電流30A
    消費電力7.8W15.5W31W57.6W38.4W76.8W
    出力電圧可変範囲調整ボリュームにて24～28.8Vdc
    リップルノイズ電圧150mVp-p以下（20MHz）170mVp-p以下（20MHz） 120mVp-p以下（20MHz） 150mVp-p以下（20MHz）
    力率改善回路（PFC）IEC 61000-3-2準拠 PFC搭載
    出力保護タイプ過温度保護: 自動復帰
    過電流/短絡保護: マニュアル/自動復帰
    過電圧保護30～32Vdc: マニュアル復帰
    不足電圧保護:21.6Vdc以下で遮断
    接続端子ネジ
    接続ケーブル入力: 3 x 0.5～3 x 4mm2, (AWG 22～AWG 12)
    入力グランド: 1 x 0.5～1 x 4mm2, (AWG 22～AWG 12)
    出力: 4 x 0.5～4 x 4mm2, (AWG 22～AWG 12)
    出力グランド: 1 x 0.5～1 x 4mm2, (AWG 22～AWG 12)    		自己診断リレー: 2 x 2.5 mm2
    入力: 3 x 0.5～3 x 4 mm2, (AWG 22～AWG 12)
    入力グランド: 1 x 0.5～1 x 4 mm2, (AWG 22～AWG 12)
    出力: 4 x 0.5～4 x 4 mm2, (AWG 22～AWG 12)
    出力グランド: 4 x 0.5～4 x 4 mm2, (AWG 22～AWG 12)    		自己診断リレー: 2 x 2.5 mm2
    入力: 3 x 0.5～3 x 4 mm2, (AWG 22～AWG 12)
    入力グランド: 1 x 0.5～1 x 4 mm2, (AWG 22～AWG 12)
    出力: 4 x 0.5～4 x 10 mm2, (AWG 22～AWG 8)
    試験仕様EMC: EN 61000-6-1
    EMC: EN 61000-6-3
    EMC: EN/IEC 61000-6-2
    EMC: EN/IEC 61000-6-4
    EMC: EN/IEC 61204-3
    安全: EN/IEC 60950-1
    安全: EN/IEC 61204-3
    環境仕様製品認証CCSAus
    EAC
    UL
    RCM
    KC
    製品規格CCSA C22.2 No 60950-1
    UL 508
    EN/IEC 62368-1
    絶縁耐力3500V(入力グランド間),4000V(入出力間),500V(出力グランド間)
    基板コーティング無
    保護構造IP20
    使用高度2000m以下
    環境保全REACH規制対応
    環境パラメーター3M4 IEC 60721-3-3準拠
    Green Premiunm-
    EU RoHs指令予知的法令遵守（宣言）
    水銀未使用
    China RoHS規制法令遵守宣言
    保証規定購入後3年間無償保証　新品交換、無償保証期間終了後、新品購入、使用条件外は18カ月保証
