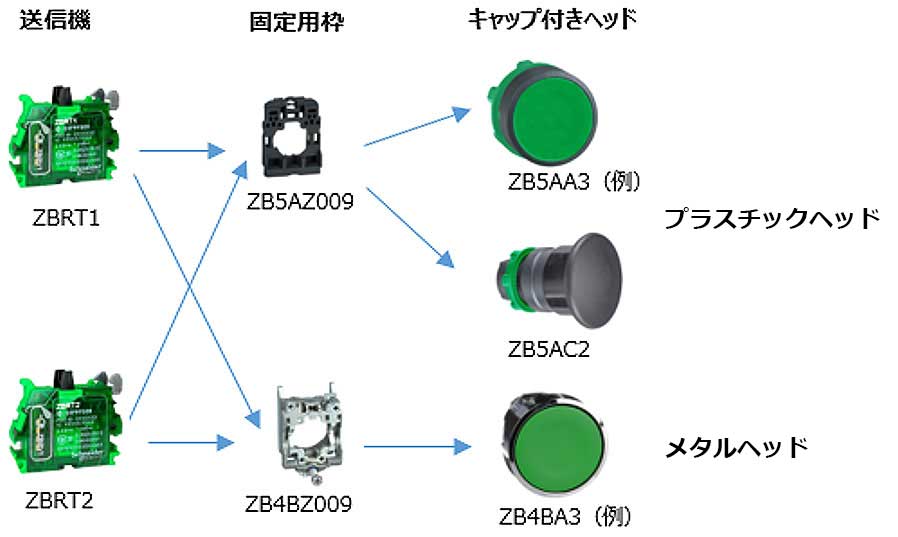

送信機とスイッチヘッドの組み合わせについて
送信機とスイッチヘッドには必ず、固定枠が必要です。
固定枠はプラスチックヘッド用とメタルヘッド用があります。
- 注意事項
-
旧型送信機(黒)対応のスイッチヘッドは、新型送信機(緑)には使用できません。同様に新型送信機(緑)対応のスイッチヘッドは、旧型送信機(黒)には使用できません。
旧型にて対応していたキャップは新型には使用できません。新型では、スイッチヘッドをご購入ください。
スイッチヘッド・固定枠
| キャップ仕様 | メタルヘッド | プラスチックヘッド | ||
|---|---|---|---|---|
| 白色 | ZB4BA1 |  | ZB5AA1 |  |
| 黒色 | ZB4BA2 |  | ZB5AA2 |  |
| 緑色 | ZB4BA3 |  | ZB5AA3 |  |
| 赤色 | ZB4BA4 |  | ZB5AA4 |  |
| 黄色 | ZB4BA5 |  | ZB5AA5 |  |
| 青色 | ZB4BA6 |  | ZB5AA6 |  |
| 赤色 白文字 [文字：O] 付き | ZB4BA432 |  | ZB5AA432 |  |
| 緑色 白文字 [文字：ｌ] 付き | ZB4BA331 |  | ZB5AA331 |  |
| 黒色 白文字 [文字：↓] 付き | ZB4BA335*1 |  | ZB5AA335*1 |  |
| 黒色 白文字 [文字：O] 付き | ZB4BA232 |  | ZB5AA232 |  |
| 白色 黒文字 [文字：↑] 付き | ZB4BA334*1 |  | ZB5AA334*1 |  |
| 白色 黒文字 [文字：ｌ] 付き | ZB4BA131 |  | ZB5AA131 |  |
| きのこ型 | - | ZB5AC2 |  | |
| 固定枠 | ZB4BZ009 |  | ZB5AZ009 |  |
*1キャップが装着されていない状態で提供されますので、キャップは4方向（矢印の向きは上下左右）に取付けできます。
ハンディボックス/アンテナ
| 製品名 | 型式 | |
|---|---|---|

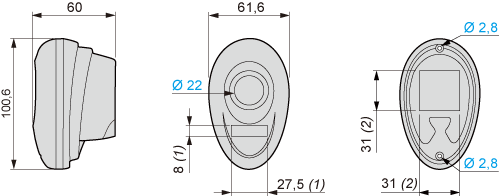

| ハンディボックス |  プラスチックヘッド押ボタンを移動して使用するためのボックス （メタルヘッド製押ボタンは使用できません） 外形寸法図 ／ 取扱説明書 | ZBRM01 *1 *2 |

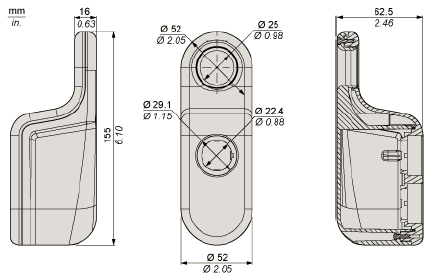

| モバイルハンディボックス |  プラスチックヘッド押ボタンを移動して使用するためのボックス （メタルヘッド製押ボタンは使用できません） 外形寸法図 ／ 取扱説明書 | ZBRM21 *3 |

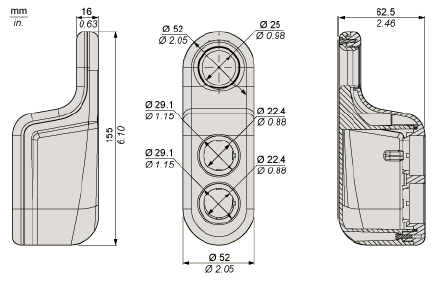

 プラスチックヘッド押ボタンを移動して使用するためのボックス （メタルヘッド製押ボタンは使用できません） 外形寸法図 ／ 取扱説明書 | ZBRM22 *4 | |
| モバイルハンディボックスラック （ZBRM21、ZBRM22用） |  | ZBRACS |
| プラスチック製BOX 1穴 |  （メタルヘッドは使用できません） | XALD01 |
| プラスチック製BOX 2穴 |  （メタルヘッドは使用できません） | XALD02 *5 |
| 中継アンテナ |  送信機と受信機の距離を延長、または障害物の迂回に使用するための 信号増幅用のアンテナ 外形寸法図 ／ 取扱説明書 | ZBRA1 |
| 拡張アンテナ （ZBRN1、ZBRN2用） |  制御盤など遮蔽物に覆われた環境に受信機を設置する際に 受信感度をよくするために設置する拡張用アンテナ ユーザーマニュアル | ZBRA2 |
