見やすさと使いやすさを両立した高品位なFAディスプレイを追加

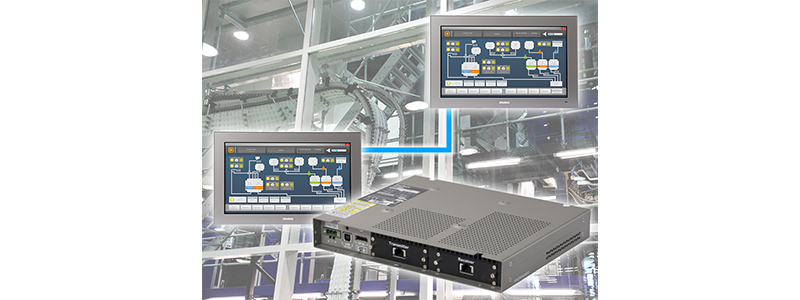

ディスプレイアダプターは、PS5000シリーズ、およびWindows OS搭載機をホストとして、ディスプレイの追加を可能にするユニットです。* BTO発注のみ
特長
Display Port（表示）・USB（タッチ）接続で5ｍ先にディスプレイ追加が可能
【対応サイズ】 22型ワイド | 19型ワイド | 15型ワイド | 15型 | 12型ワイド | 12型
【特長1】Full HD TFT（1,920 x 1,080 pixels）に対応
【特長2】ジェスチャー操作に対応
【特長3】拡張デスクトップとクローン表示が可能
【ケーブルオプション】
・ディスプレイポート（表示）ケーブル<PFXZPBCBDP52> * 最大5m
・USB（タッチ）ケーブル<FP-US00> * 最大5m
【特長1】Full HD TFT（1,920 x 1,080 pixels）に対応
【特長2】ジェスチャー操作に対応
【特長3】拡張デスクトップとクローン表示が可能
【ケーブルオプション】
・ディスプレイポート（表示）ケーブル<PFXZPBCBDP52> * 最大5m
・USB（タッチ）ケーブル<FP-US00> * 最大5m

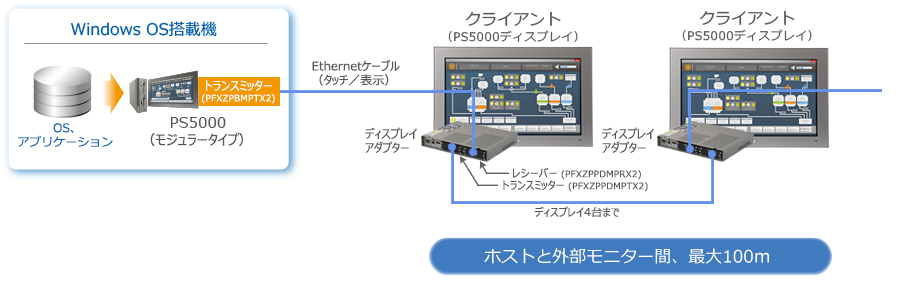

Ethernet（表示・タッチ）接続で100ｍ先にディスプレイ追加が可能
【対応サイズ】 19型ワイド | 15型ワイド | 15型 | 12型ワイド | 12型
【特長1】ディスプレイ間を最大100mまでEthernet（表示・タッチ）で延長可能
【特長2】最大4台の拡張デスクトップ表示が可能
【特長3】ジェスチャー操作に対応
【ケーブル】
・Ethernetケーブル<市販品 CAT6以上を推奨>を使用 * 最大100m
【オプション】
・トランスミッター<PFXZPBMPTX2> - ホスト（PS5000シリーズ）に取り付け
・レシーバー<PFXZPPDMPRX2> - ディスプレイアダプターに取り付け
・トランスミッター<PFXZPPDMPTX2> - ディスプレイアダプターに取り付け
【特長1】ディスプレイ間を最大100mまでEthernet（表示・タッチ）で延長可能
【特長2】最大4台の拡張デスクトップ表示が可能
【特長3】ジェスチャー操作に対応
【ケーブル】
・Ethernetケーブル<市販品 CAT6以上を推奨>を使用 * 最大100m
【オプション】
・トランスミッター<PFXZPBMPTX2> - ホスト（PS5000シリーズ）に取り付け
・レシーバー<PFXZPPDMPRX2> - ディスプレイアダプターに取り付け
・トランスミッター<PFXZPPDMPTX2> - ディスプレイアダプターに取り付け
主な仕様
電気的仕様
| 製品名 | PS5000シリーズ ディスプレイアダプター | |
|---|---|---|
| 電源 | 定格電圧 | 24Vdc |
| 消費電力 | 2W | |
| 突入電流 | 5.3A | |
環境仕様
| 製品名 | PS5000シリーズ ディスプレイアダプター |
|---|---|
| 使用周囲温度 | 0～55℃ |
| 保存周囲温度 | -30～+70℃ |
| 使用周囲湿度 | 10～90％RH（結露のないこと、湿球温度40℃以下） |
| 保存周囲湿度 | 10～95%RH（結露のないこと、湿球温度40℃以下） |
| 汚染度 | 汚染度 2 |
| 耐気圧（使用高度） | 800～1,114 hPa（海抜 2,000m 以下） |
| 耐振動 | 5～500Hz、2Grms |
| 耐衝撃性 | IEC 60068-2-27 Ea test |
| 電磁環境適合性（EMC） | 高周波電磁妨害への耐性 / 電磁妨害（EMI）ClassA |
設置仕様
| 製品名 | PS5000シリーズ ディスプレイアダプター | |
|---|---|---|
| 冷却方式 | 自然空冷 | |
| 外形寸法 | W254 x H207 x D37 mm | |
| 質量 | 1.8 kg | |
PS5000シリーズ ディスプレイ仕様
- 22型ワイド（PFXPPD5900WP）
- 19型ワイド（PFXPPD5800WP）
- 15型ワイド（PFXPPD5700WP）
- 12型ワイド（PFXPPD5600WP）
- 15型（PFXPPD5700TA）
- 12型（PFXPPD5600TA）
オプション
| 製品名 | 型式 | 概要 |
|---|---|---|
| DP-DPケーブル（5m） | PFXZPBCBDP52 | PS5000シリーズ（ディスプレイポート）から外部ディスプレイ（ディスプレイポート）に 画像信号を出力するケーブルアクティブタイプ |
| USBタッチパネルケーブル（5m） | FP-US00 | PS5000シリーズまたは市販のPC（USB Type A）とFPシリーズ（USB Type B）との間で タッチパネルデータの送信に使用するケーブル |
| インターフェイスカード - トランスミッター | PFXZPBMPTX2 （2023/9/15 販売終了） | ディスプレイアダプターを使用してディスプレイ拡張するためのホスト用トランスミッター * ホスト（PS5000シリーズ）に組み込むことで、イーサネットケーブルによる最長100mの ディスプレイ接続、または最大4台のディスプレイ拡張ができます。*1 |
| ディスプレイアダプター用 レシーバー | PFXZPPDMPRX2 （2023/9/15 販売終了） | ディスプレイアダプターを使用してディスプレイ拡張するためのクライアント用 レシーバーモジュール |
| ディスプレイアダプター用 トランスミッター | PFXZPPDMPTX2 （2023/9/15 販売終了） | ディスプレイアダプターを使用してディスプレイ拡張するためのクライアント用 トランスミッターモジュール |
| AC電源モジュール | PFXZPBPUAC2 | モジュラータイプ用AC電源ユニット |
| PFXZPSPUAC2 | スリムタイプ（Atom）用AC電源ユニット |
*1 PS5000シリーズ モジュラータイプ（Core i7/Celeron）をホストとして使う場合、PFXZPBMPTX2と組み合わせできないインターフェイスカードがございます。詳細はハードウェアマニュアルをご確認ください。また、PFXZPBMPTX2は1個のみ取り付け可能です。
