EcoStruxure Machine Advisor（クラウド型常時監視サービス）

今すぐ始められる機械の常時監視サービス！
簡単設定で機械のIoT化を実現します。

EcoStruxure Machine Advisorは、生産現場における製造機械の各種データを、クラウド上で収集・管理する常時監視サービスです。データの一元化を実現し、機械の運用とメンテナンスを簡便化します。

ウォレットの導入でマシンプランの計画が柔軟になりました！

今すぐ無料体験！　Machine Advisorのアカウント作成手順

カタログダウンロード

海外導入事例のご紹介

世界中に出荷した金属加工機の常時監視にEcoStruxure Machine Advisorを活用し、機械の付加価値向上に成功したお客様事例です。

特長

  • 世界中に設置された機械や装置の構成情報を一元管理し、動作状況を容易に確認
  • 多大な投資が必要となる機械や装置のIoT化を、低コストで短期間に実現
       レディメイドのWebアプリケーションなので、簡単な操作で独自の機械装置のモニターを構築可能
  • 機械や装置への常時アクセスを活用した新しいサービスやビジネスモデルの構築に貢献
       エンドユーザーに対して、稼働率が低い機器の入れ替えやメンテナンスを提案したり、稼働率による課金を提案することが可能

機能

トラック

  • 機械の設置場所をマップ上に表示
  • 機械種別（テンプレート）を作成し、機械の構成部品をシステム構成図として管理、構成部品のスペアパーツやシリアル番号の管理も行えます。（他社製品も登録可能）
  • 機械が持つ各種データの保管（マニュアルなどのドキュメント、HMIの作画データ、PLCプログラムなど）
  • メンテナンスログの記録、保全タスクの管理

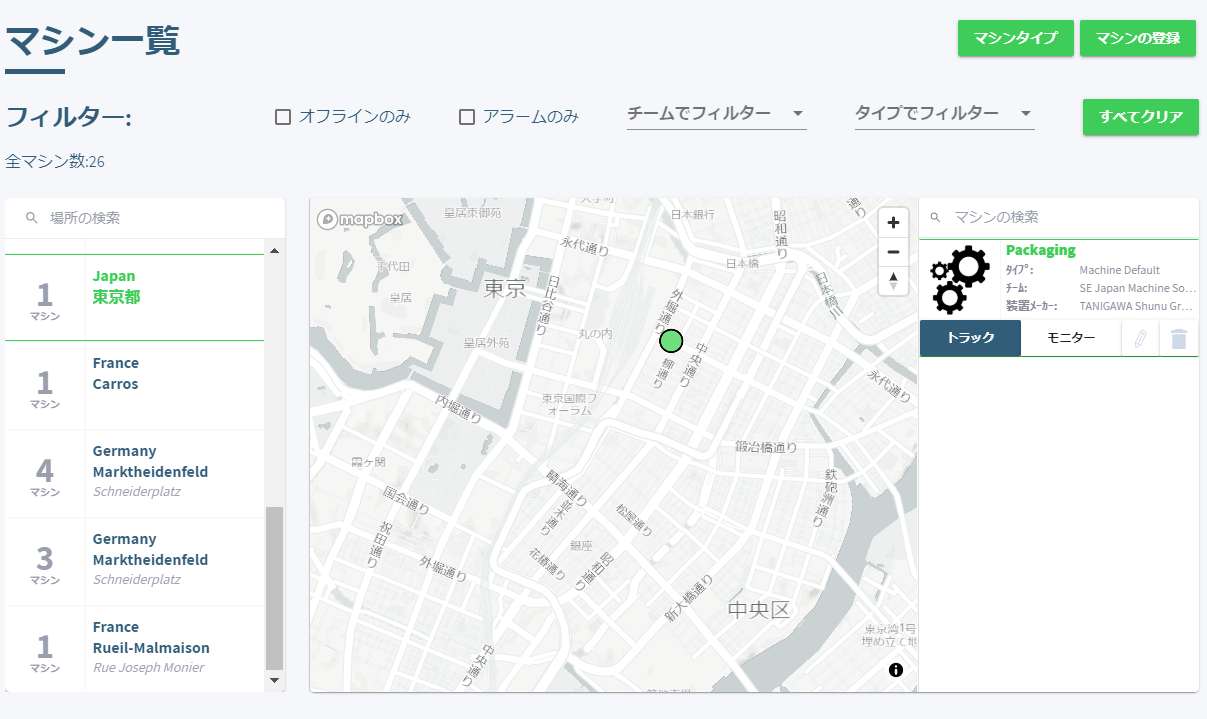

マシン一覧（ロケーション）例
EcoStruxure Machine Advisor マシン一覧（ロケーション）例
画像を拡大する

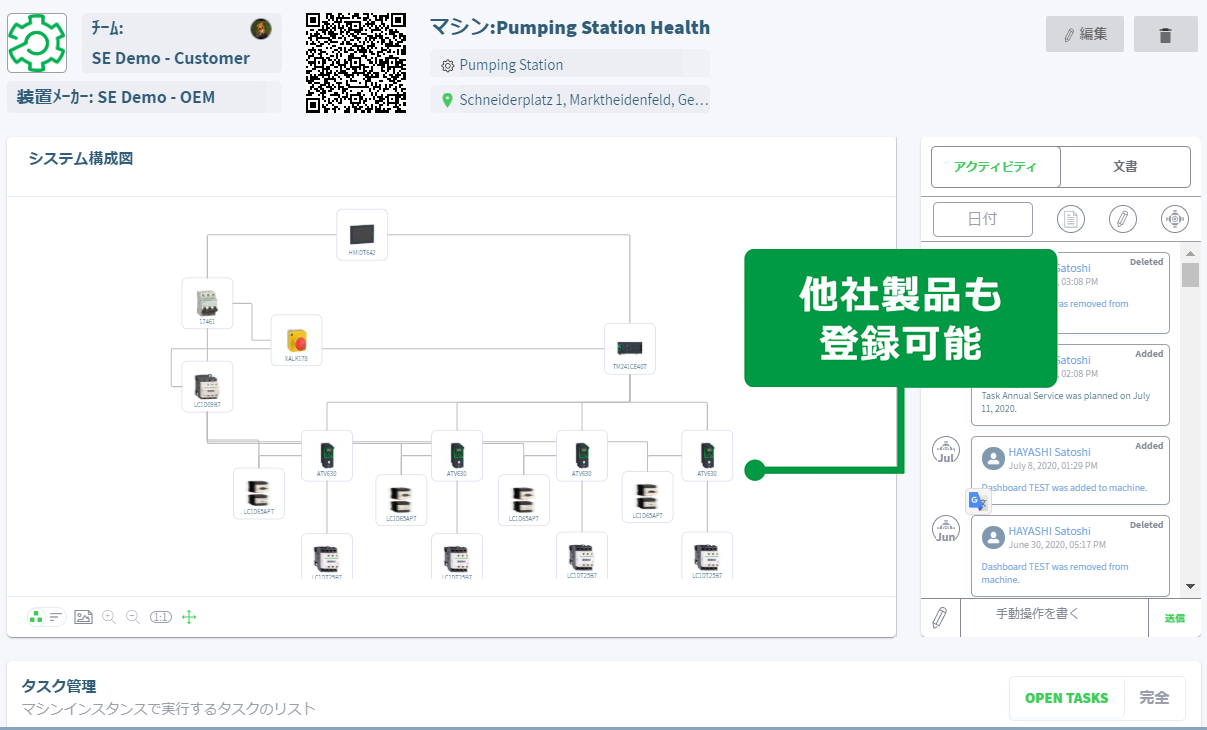

製品構成一覧例
EcoStruxure Machine Advisor 製品構成一覧例
画像を拡大する

モニター

  • 機械データの収集と監視
  • 各種データ（設備効率、パフォーマンス、稼働率、品質情報）をダッシュボードとして表示
  • 簡単な対話型インターフェイスで、ウィジェットを自由に追加、削除
  • 設定した限界値にてE-mailでのアラーム発報
  • 収集データの過去トレンド参照、比較、CSVファイルへのエクスポート
  • 収集したデータの各種演算アドオンアプリ（マクロ機能）
  • AIを利用した機械異常診断“Attention App.（アテンション）”（有料アプリ）

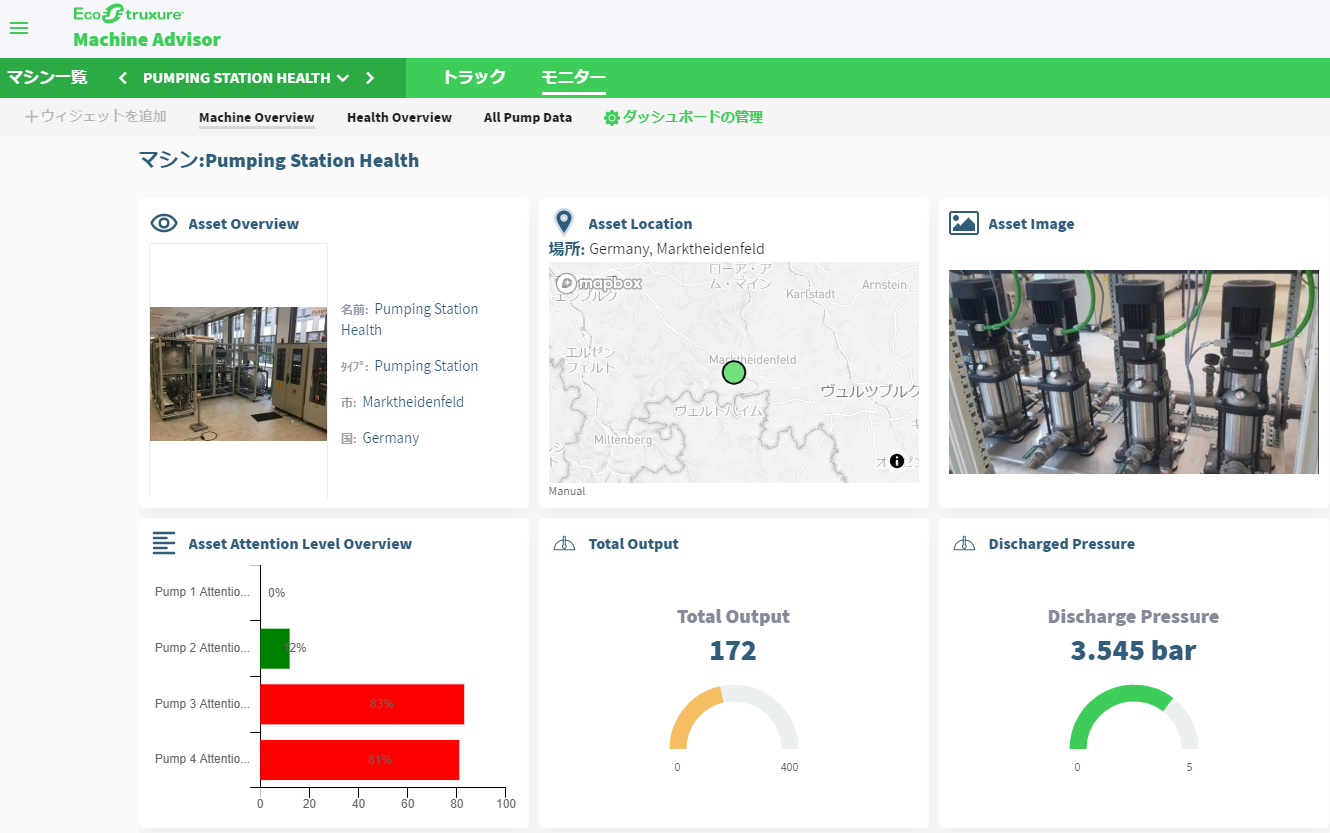

ダッシュボードモニター例
EcoStruxure Machine Advisor ダッシュボードモニター例
画像を拡大する

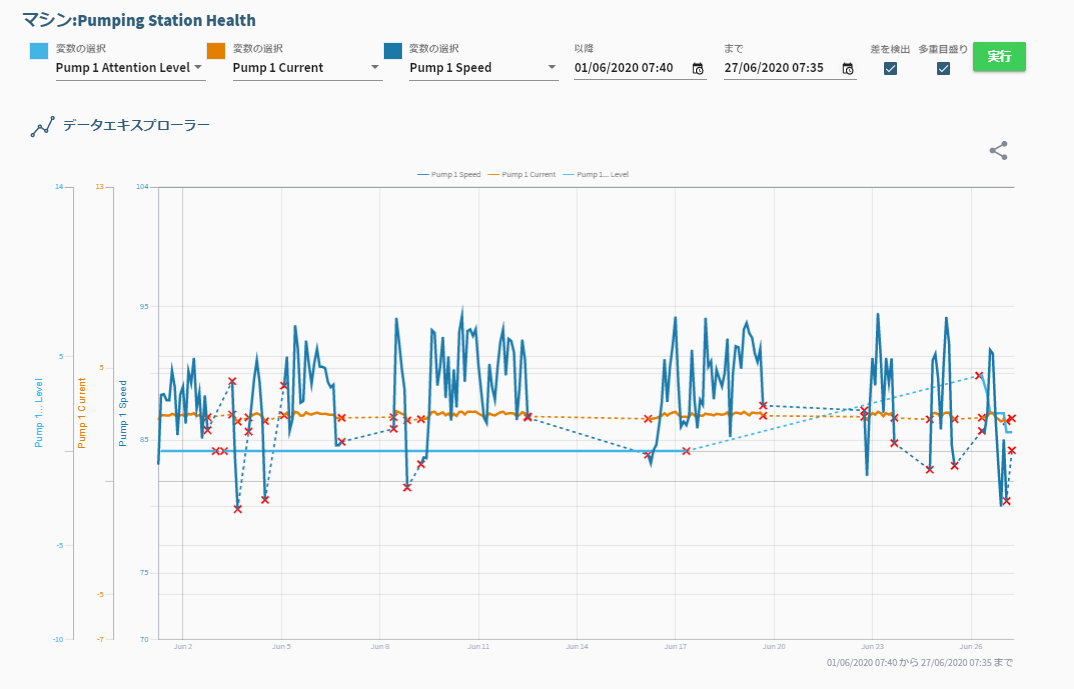

ヒストリカルトレンド表示例
EcoStruxure Machine Advisor ヒストリカルトレンド表示例
画像を拡大する

ウォレットとマシンプラン

ウォレットとは

従来のように各マシンに年間のライセンスプランを割り当てるのではなく、電子財布（ウォレット）にMachine Advisorの電子通貨であるMAP（Machine Advisor Point)をチャージし、そこから使用したMAPを引き落としていく方式です。



ウォレットの仕組み

  • ウォレットとは、アカウントに紐づいたいわゆるデジタルお財布です。
  • 必要なプリペイドのライセンス（プラン）を購入いただき、ウォレットにインポートしていただきます。
  • ご購入分のMAP（Machine Advisor Point）がウォレットにデジタル通貨としてチャージされます。
  • Lite, Basic, Professional, Premiumは当月の１日 UTC 1:00 に使用する分のMAPの支払処理が行われます。月中からご使用される場合、使用開始日に日割り計算されたMAPの支払処理が行われます。Pay As You Goを使用される場合、翌月の1日にご使用された分のMAPの支払処理が行われます。


ウォレットのメリット

  • あらかじめMAPをチャージしておけば、マシンやモニターする変数の増減、有料オプションの追加などが柔軟に対応することが可能になります。その都度、追加のライセンスを購入する必要がありません。
  • チャージされているMAPの残量を管理することだけに専任できるため、運転計画を俊敏に変更することができます。
  • 自由にマシンプランを変更（アップグレード/ダウングレード）できます。


マシンプランとは

  • マシンプランは、マシン毎にそれぞれ割り付けることが可能です。
  • Lite, Basic, Professional, Premiumは当月の１日 UTC 1:00 に使用する分のMAPの支払処理が行われます。月中からご使用される場合、使用開始日に日割り計算されたMAPの支払処理が行われます。
  • Pay As You Goプランは、今回追加された新しいプランで、使用した分のMAPがウォレットから翌月1日に差し引かれます。月毎に消費されるMAP数が変動（増減）する場合などは、こちらのプランがお得です。ただし、Pay As You Goプランでは、未使用状態でも必ず10MAPが差し引かれます。
  • いつでも、マシンプランをアップグレードすることができます。例：Lite→ Professional, Lite→Pay As You Go
  • いつでも、マシンプランをダウングレードすることができます。ただし、プラン毎に保存できる変数の数量などに制限がかかるため、ダウングレードする可能性がある場合は、最初からPay As You Goプランを選択することをお薦めします。
  • プランをアップグレードした場合、プランは即座に反映され、前プランとの差のMAPがWalletより支払処理されます。プランをダウングレードした場合、プランの反映は翌月からとなります。

 LiteBasicProfessionalPremiumPay As You Go
MAP消費数(月)51535100最小10
無制限
MAP消費数(年)601804201,200最小120
無制限
最大登録変数751503501,0001,000
トラック利用可能(トラックだけの利用の場合MAPは消費しない)
モニター利用可能
通知機能利用可能
データエクスポート利用可能
DaaS利用可能


MAPとは？

MAPとは、Machine Advisorのモニター機能におけるデータ単位のことで、MAP = 変数の数 x データ送信回数で求められます。
１MAPは、1(変数) x 60 (1分毎) x 24時間分x 30日分 = 43,200データポイントとなり、1変数を43,200回送信できるため、MAPあたりの変数の数とデータ送信回数は、以下のような関係となります。

MAP変数の数データ送信回数（送信間隔）
1MAP1変数1分
1MAP2変数2分
1MAP10変数10分
15MAP150変数10分


MAPライセンスパッケージ

お客様の運用プランにより、以下のライセンスパッケージをご購入いただき、Machien Advisorのウォレットへチャージして使用します。

型式製品概要MAP数
ESEMALCZTSXAZZEcoStruxure Machine Advisor MAP 6060
ESEMABCZTSXAZZEcoStruxure Machine Advisor MAP 180180
ESEMAPCZTSXAZZEcoStruxure Machine Advisor MAP 420420
ESEMAMCZTSXAZZEcoStruxure Machine Advisor MAP 12001,200
ESEMAWCZTSPAZZEcoStruxure Machine Advisor MAP 20002,000
ESEMAWCZSSPAZZEcoStruxure Machine Advisor MAP 50005,000
ESEMAWCZMSPAZZEcoStruxure Machine Advisor MAP 2000020,000

以下の型式については、2022年12月末をもって販売終了します。

型式製品概要販売終了日
ESEMALCZSSXAZZEcoStruxure Machine Advisor MAP 3002022/12/28
ESEMABCZSSXAZZEcoStruxure Machine Advisor MAP 9002022/12/28
ESEMAPCZSSXAZZEcoStruxure Machine Advisor MAP 21002022/12/28
ESEMAMCZSSXAZZEcoStruxure Machine Advisor MAP 60002022/12/28
ESEMAPCZMSXAZZEcoStruxure Machine Advisor MAP 105002022/12/28
ESEMAMCZMSXAZZEcoStruxure Machine Advisor MAP 300002022/12/28
ESEMAPCZXSXAZZEcoStruxure Machine Advisor MAP 420002022/12/28
ESEMAMCZXSXAZZEcoStruxure Machine Advisor MAP 1200002022/12/28

* デジタルライセンス形式でのご提供となります（紙ライセンスはありません）。お客様の登録E-Mailアドレスへ直接届きます。入手したコードを入力して、アクティベーションを完了させてください。



* WalletからMAPの支払処理ができない状態が20日間続いた場合、マシンは切断されます。マシンが切断された場合、マシンに送信された全てのデータは削除されます。



お客様に最適なプランをご提案いたします

お客様のご要望をお知らせください。最適なプランを提案させていただきます。お客様にご用意いただくのは、以下の情報です。

  1. 定期的にモニターする必要のあるデータ（変数）の数と頻度（最小サイクル：1分毎）：1日あたり
    例：10変数を毎分毎に送信、5変数を5分ごとに送信など、周期的にモニターする必要のあるデータ数とサイクル
  2. イベントドリブン（アラームなどのイベントで都度発生する）でモニターする必要のあるデータ数と推定回数：1日あたり
  3. 週稼働日数
  4. 1日稼働時間
  5. マシン数
など

上記のデータをご入力いただくことで、大まかなMAP数を計算するためのツール（Excelシート）を用意いたしました。

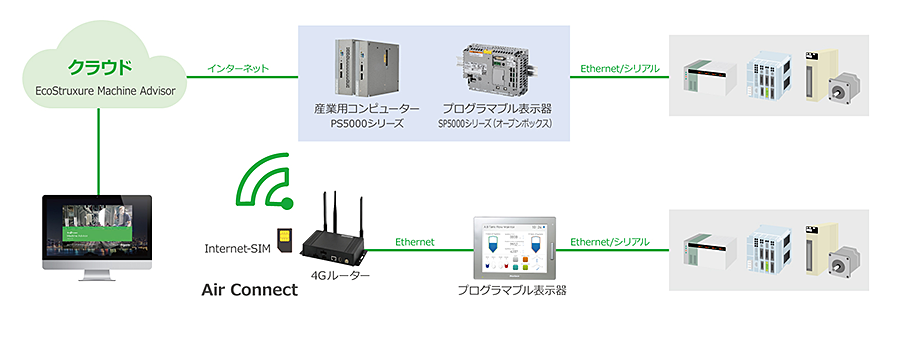

基本構成


画像を拡大する
