モジュール構造
| プレミアムディスプレイ | アドバンストディスプレイ | オープンボックス | パワーボックス | スタンダードボックス |
|---|---|---|---|---|
| 業界最高クラスの表示品位と 多彩な機能を兼ね揃えた ディスプレイ | 高い表示品位の シンプルなディスプレイ | HMI上で Windowsアプリ活用可能 | 信頼性の高い リアルタイムOS搭載 ハイパフォーマンス& 高い拡張性のHMI | 信頼性の高い リアルタイムOS搭載 ハイパフォーマンスHMI |
| SP-5800WC、SP-5700WC、 SP-5700TP、SP-5660TP、 SP-5600TP、SP-5500TP | SP-5600TA、SP-5600WA、 SP-5500WA、SP-5400WA | SP-5B41 （2024/12/20販売終了） | SP-5B10 | SP-5B00 |
SP5000シリーズ仕様
ディスプレイモジュール
| モジュールタイプ | 製品名 | 型式 | 画面サイズ | 表示色 ・階調 | タッチパネル タイプ | フロント USB | 輝度 センサー | オート スケール | 詳細 |
|---|---|---|---|---|---|---|---|---|---|
| プレミアム ディスプレイ | SP-5800WC *1 | PFXSP5800WCD | 19型ワイド (FWXGA) | 1,600万色 | 投影型静電容量 （マルチタッチ） | ○ | ○ | ○ | 詳細版カタログ |
| SP-5700WC *1 | PFXSP5700WCD | 15型ワイド (FWXGA) | |||||||
| SP-5700TP | PFXSP5700TPD | 15型 (XGA) | アナログ抵抗膜 （マルチタッチ） | ||||||
| SP-5660TP *2 | PFXSP5660TPD | 12型 (XGA) | |||||||
| SP-5600TP | PFXSP5600TPD | 12型 (XGA) | |||||||
| SP-5500TP | PFXSP5500TPD | 10型 (SVGA) | |||||||
| アドバンスト ディスプレイ | SP-5600TA *1 | PFXSP5600TAD | 12型 (XGA) | 262,144色 | アナログ抵抗膜 | - | - | - | |
| SP-5600WA | PFXSP5600WAD | 12型ワイド (WXGA) | |||||||
| SP-5500WA | PFXSP5500WAD | 10型ワイド (WXGA) | |||||||
| SP-5400WA | PFXSP5400WAD | 7型ワイド (WVGA) |
*1 SP-5800WC、SP-5700WC、SP-5600TAは、 SP-5B40（2018/3/30販売終了）に対応しておりません。
*2 SP-5660TPは、SP-5B10（パワーボックス）とSP-5B00（スタンダードボックス）に対応しておりません。
ボックスモジュール
置換えBOOK（SP5B41→PS6000シリーズベーシックボックス）| モジュールタイプ | 製品名 | 型式 | Windows アプリケーション | イーサネット | シリアル | 拡張ユニット |
音声・ | DVI | 詳細 |
|---|---|---|---|---|---|---|---|---|---|
| オープン ボックス | SP-5B41 （2024/12/20販売終了） | PFXSP5B41 （2024/12/20販売終了） | ○ | 10BASE-T/ 100BASE-TX/ 1000BASE-T ×2 | RS-232C/ 422/485 ×2 | ○ | ○ | ○ | 詳細版カタログ |
| パワー ボックス | SP-5B10 *3 | PFXSP5B10 | - | - | |||||
| スタンダード ボックス | SP-5B00 *3 | PFXSP5B00 | 10BASE-T/ 100BASE-TX ×2 | RS-232C ×1、 RS-422/485 ×1 | - | - |
*3 SP-5B10（パワーボックス）とSP-5B00（スタンダードボックス）は、SP-5660TPに対応しておりません。
ディスプレイモジュール × ボックスモジュール
全機種：シリアル×2、イーサネット×2| 画面サイズ | 製品名 | 仕様の詳細 | 輝度センサー/ オートスケール/ フロントUSB/ マルチタッチ | Windows アプリ ケーション | 映像/ 音声 | CFast (ストレ ージ) | SD (ストレ ージ) | USB Type A | USB mini B | 定格 電圧 | 対応可能な スイッチング電源 （オプション） |
|---|---|---|---|---|---|---|---|---|---|---|---|
19型ワイド（FWXGA）
| SP-5800WC + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLM1A24012 |
| SP-5800WC + SP-5B10 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
| SP-5800WC + SP-5B00 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
15型ワイド（FWXGA）
| SP-5700WC + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLM1A24012 |
| SP-5700WC + SP-5B10 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
| SP-5700WC + SP-5B00 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
15型（XGA）
| SP-5700TP + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLS1A24021 |
| SP-5700TP + SP-5B10 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLS1A24021 | |
| SP-5700TP + SP-5B00 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLS1A24021 | |
12型（XGA）
ワイヤレスLAN 内蔵モデル
| SP-5660TP + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLS1A24021 |
12型（XGA）
| SP-5600TP + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLS1A24021 |
| SP-5600TP + SP-5B10 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLS1A24021 | |
| SP-5600TP + SP-5B00 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLS1A24021 | |
12型（XGA）
| SP-5600TA + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | - | ○ | ○ | x 1 | x 1 | x 3 | x 1 | 12～ 24Vdc | ABLM1A24006 |
| SP-5600TA + SP-5B10 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 | |
| SP-5600TA + SP-5B00 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 | |
12型ワイド（WXGA）
| SP-5600WA + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | - | ○ | ○ | x 1 | x 1 | x 3 | x 1 | 12～ 24Vdc | ABLM1A24012 |
| SP-5600WA + SP-5B10 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24012 | |
| SP-5600WA + SP-5B00 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24012 | |
10型（SVGA）
| SP-5500TP + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | ○ | ○ | ○ | x 1 | x 1 | x 4 | x 2 | 12～ 24Vdc | ABLM1A24012 |
| SP-5500TP + SP-5B10 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
| SP-5500TP + SP-5B00 | ディスプレイ ボックス | ○ | - | - | - | x 1 | x 3 | x 2 | 12～ 24Vdc | ABLM1A24012 | |
10型ワイド（WXGA）
| SP-5500WA + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | - | ○ | ○ | x 1 | x 1 | x 3 | x 1 | 12～ 24Vdc | ABLM1A24006 |
| SP-5500WA + SP-5B10 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 | |
| SP-5500WA + SP-5B00 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 | |
7型ワイド（WVGA）
| SP-5400WA + SP-5B41 （2024/12/20販売終了） | ディスプレイ ボックス | - | ○ | ○ | x 1 | x 1 | x 3 | x 1 | 12～ 24Vdc | ABLM1A24006 |
| SP-5400WA + SP-5B10 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 | |
| SP-5400WA + SP-5B00 | ディスプレイ ボックス | - | - | - | - | x 1 | x 2 | x 1 | 12～ 24Vdc | ABLM1A24006 |
カスタマイズ品

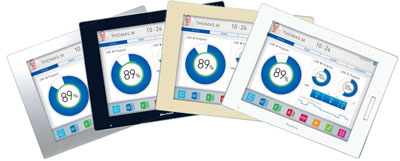

選べるフロントカラー
標準品のシルバー以外に、フロントカラーを“ブラック”、“オフホワイト”、“ベージュ”から選択できます。
| フロントカラー | ブラック | オフホワイト | ベージュ | シルバー |
|---|---|---|---|---|
| フロントパネル | ブラック （PANTONE 432C） | オフホワイト （PANTONE Cool Gray 1C） | ベージュ （PANTONE 7535C） | シルバー （PANTONE 8401C） |
| フロントベゼル | ブラック | 標準（シルバー） | 標準（シルバー） | 標準（シルバー） |

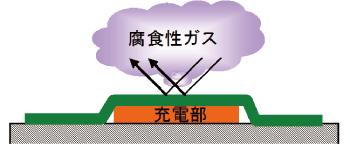

厳しい環境下でも安心！劣化からSP5000を守る：コーティングモデル
過酷な環境下で使用される場合に、コーティングしていない製品に比べて延命が期待できます。また、腐食を和らげる効果もあります。
型式の見方

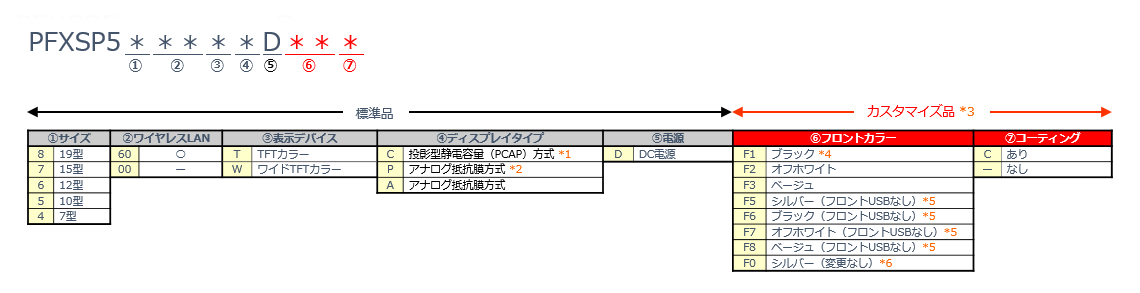

ディスプレイモジュール
*1 同時タッチ数 5
*2 同時タッチ数 2
*3 SP-5800WC、SP-5700WCは、フロントカラーシルバー（フロントUSBなし）モデルのみカスタマイズ可能となります。
*4 プレミアムディスプレイで、F1を選択した場合は、特殊環境用フロントUSBカバー（ネジ付き）があらかじめ装着されています。
*5 F5～F8はオーバーレイでフロントUSBを覆うことでUSBインターフェイスを使用できないようにします。（プレミアムディスプレイでのみ選択可能）
*6 フロントカラーを標準のシルバーのままで、コーティング対応のみ行う場合はF0になります。

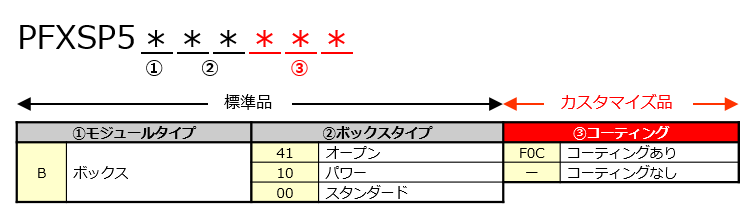

ボックスモジュール
